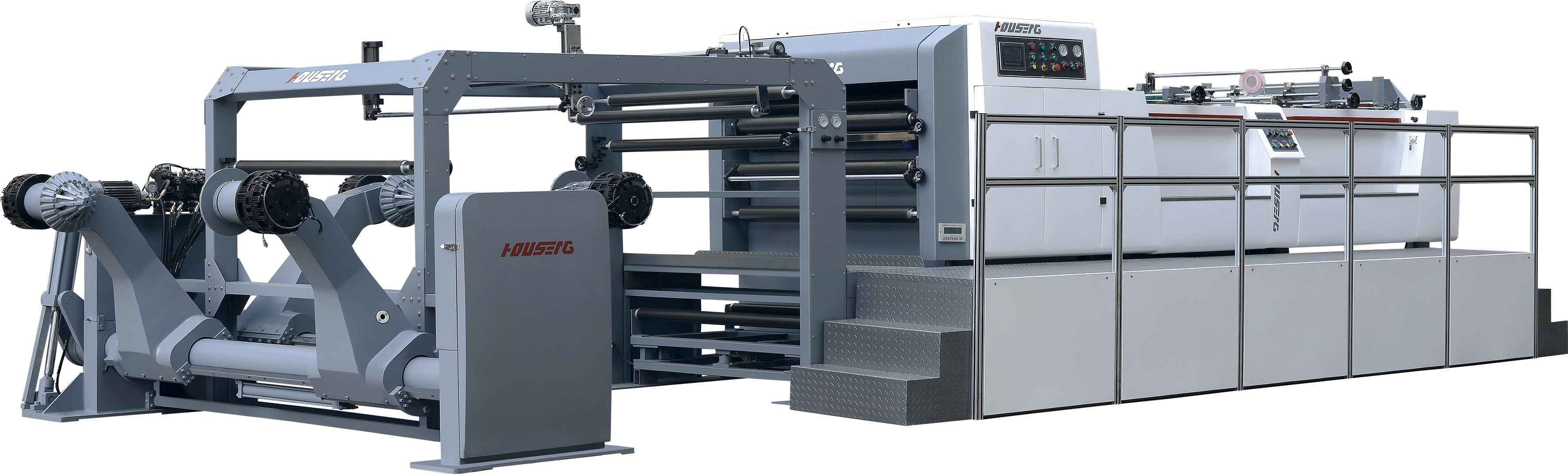

400Cuts/phútTốc độ cao chính xác Servo 400-1450mmMáy cắt giấy dạng tấm
Tính năng được giới thiệu ♟
| Máy cắt tấm tốc độ cao chính xác Servo | |
| Model | ECOO HSC-1400 |
| Loại cắt | Dao trên cắt qua lại và dao dưới cố định. |
| Phạm vi áp dụng của giấy | 50-550g |
| Đường kính cuộn giấy tối đa | 1800mm |
| Khổ cắt giấy tối đa | 1400mm |
| Phạm vi chiều dài cắt | 400-1450mm |
| Số lượng cắt tấm | 2 tấm |
| Độ chính xác cắt | Chiều dài cắt< 1000mm: ± 0.3mm ± 0.05% cho chiều dài cắt giấy >1000mm |
| Tốc độ cắt tối đa | 400cuts/phút |
| Tốc độ mét cắt tối đa | 300m/phút |
| Chiều cao xếp giấy tối đa | 1500mm |
| Yêu cầu nguồn khí nén | 0.8Mpa |
| Công suất thiết kế | 380V, 28kw, 3Phase, 50Hz |
| Tổng trọng lượng | 13000kg tham khảo |

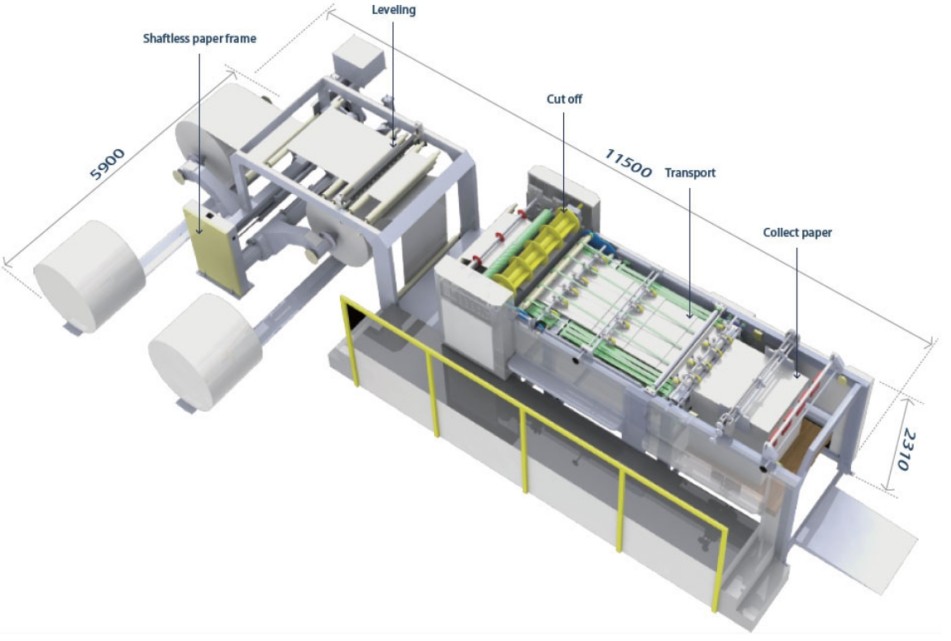

| 12000*4300*2400mm | |
Cấu hình tiêu chuẩn ♟♙♜
|
|
Dao xẻ
Ba bộ dao xẻ được sử dụng để cắt tỉa và xẻ giữa. |
|
|
Bộ phận cắt
Trên dao, phương pháp cắt của Anh để giảm tải và tiếng ồn khi dao kéo dài tuổi thọ của dao. Trên thân con lăn dao để hàn thép đã được gia công chính xác và điều chỉnh cân bằng động, giảm hiệu quả độ rung và tiếng ồn của hoạt động tốc độ cao.
Dưới dao: khối dao với đúc nguyên khối bằng gang, gia công chính xác, ổn định tốt.
Dao sau: làm bằng thép đặc biệt gia công dao chính xác,
lưỡi dao tuổi thọ cao dễ điều chỉnh.
|
|
|
Điều khiển điện (servo Yaskawa và PLC Siemens)
Giao tiếp TPC7062KS và Bộ xử lý Yaskawa, Chủ yếu được sử dụng trong sản xuất dữ liệu đầu vào thiết bị giám sát trạng thái hoạt động và chỉ báo báo động lỗi hệ thống. Dòng quay điều khiển Yaskawa, công ty Yaskawa I của NHẬT BẢN, ổ đĩa nhanh, dựa trên việc sản xuất các thông số đầu vào giao diện người-máy từ phản hồi bộ mã hóa con lăn kéo tốc độ thực tế và định vị chính xác.
|
|
|
Thiết bị xoăn
Thiết bị xoăn nằm trong cuộn giấy trước thiết bị xẻ để loại bỏ cuộn xoăn hoặc thiết bị gấp, để ổn định độ căng của cuộn giấy. Cuộn giấy trước tiên đi qua (đến mép của cuộn) các bộ phận vào thiết bị tháo xoắn, các con lăn là con lăn dẫn hướng.
|
|
|
Thiết bị chống cong mới
Loại bỏ hiệu quả độ cong của cuộn để làm cho giấy phẳng hơn, thuận lợi hơn cho sự ổn định độ căng của cuộn giấy.
|
| Cấu hình | Loại | Ghi chú | |
| 1 | Dao cắt giấy | Lưỡi dao thép vonfram | Đức |
| 2 | Vòng bi | FAG/ NSK | Đức/ Nhật Bản |
| 3 | Máy rung | K20 | Trung Quốc |
| 4 | PLC | Siemens | Đức |
| 5 | Công tắc giới hạn | Schneider | Pháp |
| 6 | Bộ điều khiển | Kinco | Trung Quốc |
| 7 | Rơ le | Schneider/ RXM4LB2BD | Pháp |
| 8 | Truyền động servo | Yaskawa | Nhật Bản |
| 9 | Biến tần | Inovance | Trung Quốc |
| 10 | Động cơ servo | Yaskawa | Nhật Bản |
| 11 | Bộ mã hóa | NEMICON HES-25-2MD | Nhật Bản |
| 12 | Nút điều khiển | Eaton | USA |
| 13 | Nguồn điện chuyển mạch | Mingwei NES-50-24 | Đài Loan |
| 14 | Hướng dẫn web | Arise | Đài Loan |
| 15 | Màn hình | Siemens | Đức |
| 16 | Công tắc tơ AC | Eaton | USA |
| 17 | Băng tải | Rapplon | Thụy Điển |
| 18 | Hệ thống căng tự động | Điều khiển PLC Siemens của Đức, van tỷ lệ COSYS của Đức, điều khiển bộ lọc khí AW20-02BG, Phanh DBK250.2 |
Danh sách nhận xét: (phụ tùng miễn phí)
| Tên bộ phận | Số lượng |
| Dao cắt | 1 bộ |
| Dây đai | 15 chiếc |
| Đồng hồ đo áp suất | 1 chiếc |
| Giấy đánh dấu | 40 cuộn |
| Má phanh | 4 chiếc |
| Dao xẻ trên | 3 chiếc |
| Dao xẻ dưới | 1 chiếc |
| Vòng cao su | 16 chiếc |
| Van điều chỉnh | 1 chiếc |
| Công tắc giới hạn | 2 chiếc |
| Tay cầm M12 | 1 chiếc |
| Vòng chữ O cho xi lanh | 1 chiếc |
| Dây đai đồng bộ | 1 chiếc |
| Hộp công cụ | 1 bộ |
Sản xuất và đóng gói ♟♙♜♖♞♘
Từ sản xuất đến giao hàng, chúng tôi thực hiện mọi chi tiết rất cẩn thận để đảm bảo chất lượng sản phẩm và dịch vụ tốt cho khách hàng.
Chứng nhận ♟♙♜♖♞♘♝
Câu hỏi thường gặp ♟♙♜♖♞♘♝♗
Q1: Sản phẩm chính của bạn là gì?
A: Sản phẩm chính của chúng tôi là CTP nhiệt 4up và 8up Online/Offline, CTCP, VLF CTP, Flexo CTP, Bộ xử lý, Tấm offset, Mực offset, Chăn in offset, Thiết bị đóng gói sau in, v.v.
Bạn có thể nhận được thiết bị và vật tư tiêu hao tất cả trong một và không phải lo lắng về dịch vụ hậu mãi từ công ty chúng tôi.
Q2: Nhà máy của bạn ở đâu?
A: Nhà máy sản xuất máy xử lý CTP của chúng tôi ở Thượng Hải, bạn rất hoan nghênh đến thăm nhà máy của chúng tôi!
Q3: Bảo hành của bạn cho CTP là gì?
A: Đầu laser và các bộ phận dự phòng chính của CTP trong ba năm, một năm cho bộ xử lý. Nếu khách hàng sử dụng tấm EcooGraphix CTP với máy CTP, chúng tôi sẽ cung cấp Bảo hành trọn đời.
Q4: Bạn cũng có thể cung cấp Quy trình làm việc và RIP không?
A: Có, chúng tôi có thể cung cấp Quy trình làm việc Brainnew và RIP Compose V12.
Q5: Còn việc lắp đặt và hỗ trợ kỹ thuật viên sau bán hàng thì sao?
A: Kỹ sư của chúng tôi có thể đến giúp việc lắp đặt và cung cấp đào tạo cần thiết. Người mua nên chịu vé máy bay khứ hồi, phí dịch vụ và chi phí ăn ở tại địa phương. Bất kỳ vấn đề hoặc câu hỏi nào, chúng tôi sẽ sẵn sàng phục vụ bạn 24/7. Trong số lượng lớn các cài đặt CTP trên toàn thế giới của chúng tôi, cũng có nhiều người dùng cuối (máy in) đã mua các sản phẩm CTP từ EcooGraphix China trực tiếp và nhóm dịch vụ kỹ thuật EcooGraphix hỗ trợ các cài đặt này từ xa bằng các chuyến thăm hiện trường thường xuyên.
Những máy in người dùng cuối này đều vận hành các hệ thống CTP với sự hài lòng hoàn toàn do chất lượng mạnh mẽ, dịch vụ từ xa liền mạch, đào tạo kỹ lưỡng và bảo trì của chúng tôi. Nếu bạn là một máy in đang cân nhắc mua trực tiếp từ EcooGraphix China, thì không có rắc rối nào về việc cài đặt, đào tạo và dịch vụ sau bán hàng. Chúng tôi đảm bảo sự hài lòng của bạn.
