Máy cắt bế tước tấm 800x580mm 7000S/H

 Cắt bế khổ giấy 800x580mmMáy cắt bế

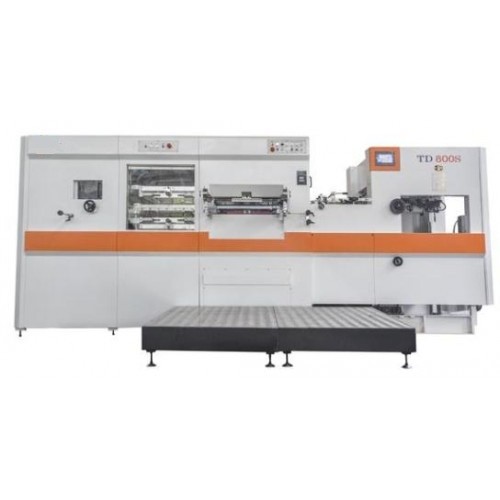

Máy cắt bế tự động hoàn toàn TD800S là sản phẩm mới nhất của dòng T của yawa. 7 bộ thanh kẹp với kẹp được làm bằng hợp kim nhôm nhẹ và bền với lớp phủ siêu cứng và hoàn thiện anodized đảm bảo đăng ký giấy chính xác và nhất quán.

//  //  //   Thông số kỹ thuật  //  //  //

​

Model
ECOO-TD800S

Khổ giấy tối đa (mm)
800 x 58

Khổ giấy tối thiểu (mm)
310 x 310

Kích thước cắt bế tối đa (mm)
790 x 570

Lề kẹp tối thiểu (mm)
8

Chiều cao dao cắt (mm)
23.8

Kích thước lòng khuôn (mm)
940 x 610

Phạm vi vật liệu
Giấy bìa: 800-2000g/m² B flute

Áp lực tối đa (N)
200T

Tốc độ cắt bế tối đa
7000s/h

Chiều cao chồng giấy vào (mm)
1300

Chiều cao chồng giấy ra (mm)
1000

Độ ồn
≤ 85dB(A)

Động cơ chính (kw)
7.5

Tổng công suất (kw)
15

Trọng lượng máy (T)
14.5

Kích thước tổng thể (mm)
4900 x 2000 x 2000


//  //  //   Chi tiết  //  //  //

♥  Bộ phận cấp giấy

• Khay giấy với tay cầm cho phép điều chỉnh ngang thủ công của chồng giấy trong quá trình sản xuất

• Hệ thống cấp giấy theo luồng với tốc độ cao nhất là 120 tờ/phút

• 2 cốc hút mỗi cái để nâng giấy, 2 cốc hút để di chuyển giấy

• Chiều cao và góc của đầu hút có thể điều chỉnh dễ dàng

• Thiết bị an toàn điện tử ngăn chặn chồng giấy cấp liệu tăng lên quá mức

• Có thể điều chỉnh vi mô để định vị ngang của bàn giấy

• Bộ phát hiện giấy đôi chính xác

• Thay đổi dễ dàng các hướng dẫn kéo và đẩy bên chỉ bằng cách vặn bu-lông mà không cần tháo và thay thế hướng dẫn bên hoàn chỉnh

• 2 hướng dẫn phía trước với điều chỉnh vi mô và hướng dẫn bên có thể điều chỉnh bằng tay quay

• Bộ phát hiện quang điện với hệ thống dừng tự động trên bàn cấp giấy trong trường hợp kẹt giấy

• Điều khiển riêng biệt của bộ phận cấp liệu & máy chính để chuẩn bị dễ dàng

• PLC và cam điện tử để điều khiển thời gian

♣  Bộ phận cắt bế

• Động cơ chính Siemens được điều khiển bởi bộ biến tần Schneider

• Điều chỉnh vi mô lực cắt bằng bánh răng trục vít được điều khiển bằng động cơ và điều khiển bằng màn hình cảm ứng

• Độ chính xác áp suất có thể lên đến 0,01mm

• Trục khuỷu bằng thép 40Cr

• Khung máy bằng thép Q235-A, tấm trên và dưới bằng gang dẻo QT60 với cát tráng nhựa với Công nghệ đúc Meehanite

• Thiết bị lật khuôn cắt

• Thiết bị bảo vệ quá tải với bộ giới hạn mô-men xoắn để đảm bảo an toàn cao nhất cho người vận hành và thiết bị

• Sau khi chạy thử nghiệm lâu dài và được giao theo cặp, kẹp chính, xích từ Subaki, Nhật Bản

• Hệ thống truyền động chỉ số áp suất cao để điều khiển định vị thanh kẹp

• Khóa và nhả khí nén của khuôn cắt

• Hệ thống đường tâm để thay đổi công việc nhanh chóng

*   Bộ phận bóc tách

• Cấu trúc chuyển động 3 tác động với khung bóc tách trên, giữa và dưới để tạo điều kiện thay đổi khuôn

• Chốt bóc tách hoặc khuôn đực/cái có thể được sử dụng cho các công việc bóc tách khác nhau

• Phù hợp với hệ thống đăng ký đường tâm trong phần cắt bế, hệ thống tương tự cũng áp dụng cho hệ thống bóc tách để giảm thiểu thời gian thay đổi. Định vị chính xác có thể tăng hiệu quả sản xuất

• Chuyển động lên/xuống của khung bóc tách trên được điều khiển bằng động cơ giúp việc điều chỉnh dễ dàng hơn

♠  Bộ phận ra giấy

• Thiết bị quang điện an toàn ngăn chặn việc tăng và giảm quá mức của chồng giấy ra

• Bàn chải ép có thể điều chỉnh giúp dỡ giấy khỏi kẹp và xếp giấy

• Thiết kế chồng giấy cao lên đến 1020mm

• Bàn đai phụ trợ tự động có sẵn để giao hàng không dừng

• Chuyển động và điều khiển tốc độ của bộ nạp có thể được điều chỉnh trong bộ phận ra giấy

//  //  //   Ưu điểm  //  //  //

1) Truyền động của bộ phận chính sử dụng bộ chuyển đổi tần số A/C nhập khẩu, khởi động và dừng máy được điều khiển bằng ly hợp khí nhập khẩu.

2) Vận hành của toàn bộ máy được điều khiển bởi PLC. Giao diện màn hình cảm ứng để theo dõi tình trạng hoạt động của máy, các dấu hiệu sự cố và của họ cách khắc phục tương ứng. Điều này thân thiện hơn với người vận hành.

//  //  //   Ứng dụng  //  //  //

TD800S máy cắt bế tự động còn được gọi là máy cắt bế bìa cứng. Mô hình này đặc biệt để cắt nhiều loại nhãn.

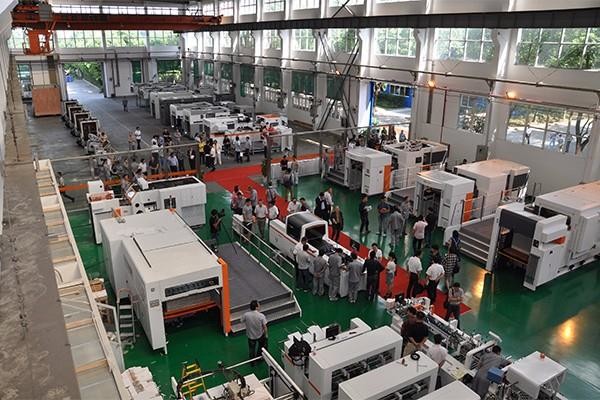

//  //  //   Sản xuất và đóng gói  //  //  //

Từ sản xuất đến giao hàng, chúng tôi thực hiện mọi chi tiết rất cẩn thận để đảm bảo chất lượng sản phẩm và dịch vụ tốt cho khách hàng.

//  //  //   Chứng chỉ  //  //  //

//  //  //   FAQ  //  //  //

 Q1: Sản phẩm chính của bạn là gì ?

 A: Sản phẩm chính của chúng tôi là CTP nhiệt trực tuyến/ngoại tuyến 4up và 8up, CTCP, VLF CTP, Flexo CTP, Bộ xử lý, Tấm offset, Mực offset, Chăn in offset, Thiết bị đóng gói sau in, v.v.

 Bạn có thể nhận được thiết bị và vật tư tiêu hao tất cả trong một và không phải lo lắng về dịch vụ hậu mãi từ công ty chúng tôi.


 Q2: Nhà máy của bạn ở đâu ?

 A: Nhà máy sản xuất máy xử lý CTP của chúng tôi ở Thượng Hải, bạn được chào đón nồng nhiệt đến thăm nhà máy của chúng tôi!


 Q3: Có bất kỳ chứng nhận nào cho bộ xử lý CTP của bạn không ?

 A: Có, tất cả các máy của chúng tôi đều được chứng nhận bởi SGS và CE.


 Q4: Bạn cũng có thể cung cấp Quy trình làm việc và RIP không ?

 A: Có, chúng tôi có thể cung cấp Quy trình làm việc Brainnew và RIP Compose V12.


 Q5: Còn việc cài đặt và hỗ trợ kỹ thuật viên sau bán hàng thì sao ?

 A: Kỹ sư của chúng tôi có thể đến để giúp cài đặt và cung cấp đào tạo cần thiết. Người mua nên chịu vé máy bay khứ hồi, phí dịch vụ và chi phí ăn ở tại địa phương. Bất kỳ vấn đề hoặc câu hỏi nào, chúng tôi sẽ sẵn sàng phục vụ bạn 24/7. Trong số lượng lớn các cài đặt CTP trên toàn thế giới của chúng tôi, cũng có nhiều người dùng cuối (máy in) đã mua các sản phẩm CTP từ EcooGraphix China trực tiếp và nhóm dịch vụ kỹ thuật EcooGraphix hỗ trợ các cài đặt này từ xa bằng các chuyến thăm hiện trường thường xuyên.

 Những máy in người dùng cuối này đều vận hành các hệ thống CTP với sự hài lòng hoàn toàn do chất lượng mạnh mẽ, dịch vụ từ xa liền mạch, đào tạo kỹ lưỡng và bảo trì của chúng tôi. Nếu bạn là một máy in đang cân nhắc mua trực tiếp từ EcooGraphix China, thì không có rắc rối nào về việc cài đặt, đào tạo và dịch vụ sau bán hàng. Chúng tôi đảm bảo sự hài lòng của bạn.
