Servo chính xác tốc độ caoMáy cắt giấyMáy chế biến giấy
Máy cắt tấm tốc độ cao chính xác
Mô hình
ECOO HSC-1400
Loại cắt
Chú dao trên cắt ngang nhau và con dao dưới được cố định.
Phạm vi giấy áp dụng
50-550g
Chiều kính cuộn giấy
1800mm
Max. Độ rộng cắt giấy
1400mm
Phạm vi của độ dài cắt
400-1450mm
Số tờ cắt
2 tấm
Chi tiết cắt
Chiều dài cắt < 1000mm: ± 0,3mm ± 0,05% cho cắt giấy dài > 1000mm
Tốc độ cắt tối đa
400cuts/min
Tối đa.
300m/min
Tối đa.
1500mm
Yêu cầu về nguồn áp suất không khí
0.8Mpa
Sức mạnh thiết kế
380V, 28kw, 3Phase, 50Hz
Trọng lượng tổng
13000kg tham chiếu
12000*4300*2400mm
| Máy cắt tấm tốc độ cao chính xác | |
| Mô hình | ECOO HSC-1400 |
| Loại cắt | Chú dao trên cắt ngang nhau và con dao dưới được cố định. |
| Phạm vi giấy áp dụng | 50-550g |
| Chiều kính cuộn giấy | 1800mm |
| Max. Độ rộng cắt giấy | 1400mm |
| Phạm vi của độ dài cắt | 400-1450mm |
| Số tờ cắt | 2 tấm |
| Chi tiết cắt | Chiều cắt < 1000mm: ± 0,3mm ± 0,05% cho cắt giấy dài > 1000mm |
| Tốc độ cắt tối đa | 400cuts/min |
| Tối đa. | 300m/min |
| Tối đa. | 1500mm |
| Yêu cầu về nguồn áp suất không khí | 0.8Mpa |
| Sức mạnh thiết kế | 380V, 28kw, 3Phase, 50Hz |
| Trọng lượng tổng | 13000kg tham chiếu |
| 12000*4300*2400mm | |
|
Dao cắt Ba bộ dao cắt được sử dụng để cắt và cắt giữa. |
|
Đơn vị cắt Trên con dao phương pháp cắt của Anh để giảm tải trọng và tiếng ồn khi cắt kéo dài tuổi thọ của máy cắt.giảm hiệu quả rung động và tiếng ồn của hoạt động tốc độ cao. Dưới con dao: khối dao với đúc sắt đúc, gia công chính xác, ổn định tốt. Máy cắt sau: được làm bằng dao chính xác thép đặc biệt, lưỡi dao có tuổi thọ dài, dễ điều chỉnh. |
|
Điều khiển điện tử ((Yaskawa servo và Siemens PLC) TPC7062KS và giao tiếp của bộ xử lý Yaskawa, chủ yếu được sử dụng trong sản xuất các thiết bị đầu vào dữ liệu giám sát tình trạng hoạt động và báo động hệ thống.Các dòng quay lái Yaskawa công ty Nhật Bản Yaskawa tôi lái xe nhanh, dựa trên việc sản xuất các thông số đầu vào giao diện người máy từ phản hồi bộ mã hóa cuộn kéo tốc độ thực tế và định vị chính xác. |
|
Thiết bị xoăn Thiết bị cuộn là trong cuộn giấy trước khi cắt thiết bị để loại bỏ cuộn cuộn hoặc gấp thiết bị, để ổn định căng của cuộn giấy.Cuộn giấy đầu tiên đi qua ((đến cạnh cuộn) các thành phần vào thiết bị deconvolution, các cuộn là cuộn hướng dẫn. |
|
Thiết bị chống cong mới Hiệu quả loại bỏ vòng xoắn của cuộn để làm cho giấy phẳng hơn, thuận lợi hơn cho sự ổn định căng của cuộn giấy. |
|
Đứng không cuộn
Loại: Loại cánh tay đôi cho thùng giấy 3"6"12" Roll Rack2 loại nhặt mở nằm ở phía sau của máy cấu trúc có kích thước để có thể giữ cuộn có trọng lượng khoảng 1500kgs.Các chuyển động lên và xuống là tất cả thủy lực và được điều khiển trực tiếp từ bảng điều khiển bởi các bộ chọn điều khiển van điện. áp suất dầu để điều khiển cánh tay giấy trước và sau khi đóng và di chuyển và nâng. |
|
Hệ thống vận chuyển và thu thập giấy bởi người chạy bộ Hệ thống vận chuyển với nhiều giai đoạn: từ tốc độ cao đến tốc độ thấp. Đầu tiên để tách giấy cắt nhanh chóng, và sau đó chồng lên giấy, sau đó thu thập và xếp giấy. Nâng xếp chồng lên các bộ giấy, các ngăn xếp giấy đến một chiều cao đáng kể, mà tự động giảm.bên của động cơ để lái giấy, giấy, ở cả hai bên bởi chất lượng cao máy chạy bộ để điều chỉnh chiều rộng của giấy theo cách thủ công để cải thiện sự đơn giản và an toàn của hoạt động.
|
|
Hệ thống điều chỉnh hình vuông ((hệ thống điều chỉnh prismatic tự động cho giấy) Điều chỉnh hình vuông của giấy, kỹ sư của chúng tôi sẽ sửa nó một lần, và nhà điều hành không cần phải điều chỉnh lại. |
|

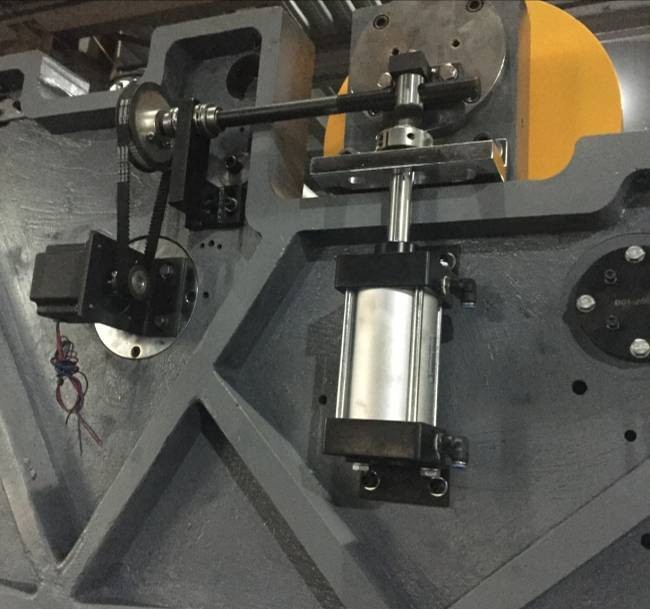

Điều chỉnh góc tự động ((hệ thống sắp xếp giấy) Độ chính xác của động cơ bước được điều khiển bởi chiều dài cắt độ chính xác của vít điều chỉnh độ nghiêng của nhóm dao,để đảm bảo hiệu quả góc thẳng của cạnh của cắt cắt, giảm thời gian lãng phí tự điều chỉnh góc tỷ lệ lỗi và điều chỉnh. |
|
Bấm đệm giấy tự động
Có cảm biến để cung cấp tín hiệu cho hệ thống nếu có bất kỳ giấy kẹt xảy ra tại máy vận chuyển, và máy sẽ dừng ngay lập tức để lưu giấy tờ. |
|
Máy đánh dấu tự động Với đếm chính xác sau khi dán nhãn, các nhà khai thác chỉ cần nhập vào giao diện người máy để sau số giấy,có thể phù hợp với các thiết lập để đánh dấu số lượng giấy. |
| Cấu hình | Loại | Lưu ý | |
| 1 | Dao cắt giấy | Lưỡi dao bằng thép tungsten | Đức |
| 2 | Lối xích | FAG/NSK | Đức/Nhật Bản |
| 3 | Máy rung | K20 | Trung Quốc |
| 4 | PLC | Siemens | Đức |
| 5 | Chuyển đổi giới hạn | Schneider | Pháp |
| 6 | Máy điều khiển | Kinco | Trung Quốc |
| 7 | Chuyển tiếp | Schneider/RXM4LB2BD | Pháp |
| 8 | Động cơ servo | Yaskawa | Nhật Bản |
| 9 | Máy biến áp tần số | Sáng tạo | Trung Quốc |
| 10 | Động cơ phụ trợ | Yaskawa | Nhật Bản |
| 11 | Bộ mã hóa | NEMICON HES-25-2MD | Nhật Bản |
| 12 | Nút điều khiển | Eaton | Hoa Kỳ |
| 13 | Chuyển nguồn cung cấp điện | Mingwei NES-50-24 | Đài Loan |
| 14 | Hướng dẫn web | Đứng lên. | Đài Loan |
| 15 | Màn hình | Siemens | Đức |
| 16 | Máy tiếp xúc AC | Eaton | Hoa Kỳ |
| 17 | Vòng băng chuyền | Rapplon | Thụy Điển |
| 18 | Hệ thống căng tự động | Đức Siemens điều khiển PLC, Đức van tỷ lệ COSYS, điều khiển bộ lọc không khí AW20-02BG, DBK250.2 phanh |
| Tên của bộ phận | Không, không. |
| Dao cắt | 1 bộ |
| Vành đai | 15 bộ |
| Máy đo áp suất | 1 phần trăm |
| Giấy đánh dấu | 40 cuộn |
| Bàn phanh | 4 chiếc |
| Chọn dao cắt | 3 chiếc |
| Dao cắt xuống | 1 phần trăm |
| Nhẫn cao su | 16 bộ |
| Van điều chỉnh | 1 phần trăm |
| Chuyển đổi giới hạn | 2 chiếc |
| Máy cầm M12 | 1 phần trăm |
| Vòng O cho xi lanh | 1 phần trăm |
| Vành đai đồng bộ | 1 phần trăm |
| Hộp dụng cụ | 1 bộ |
