TC1100 Đường đôi Sữa KFC Máy dán phim dán cửa sổ Carton
1. Đăng kí

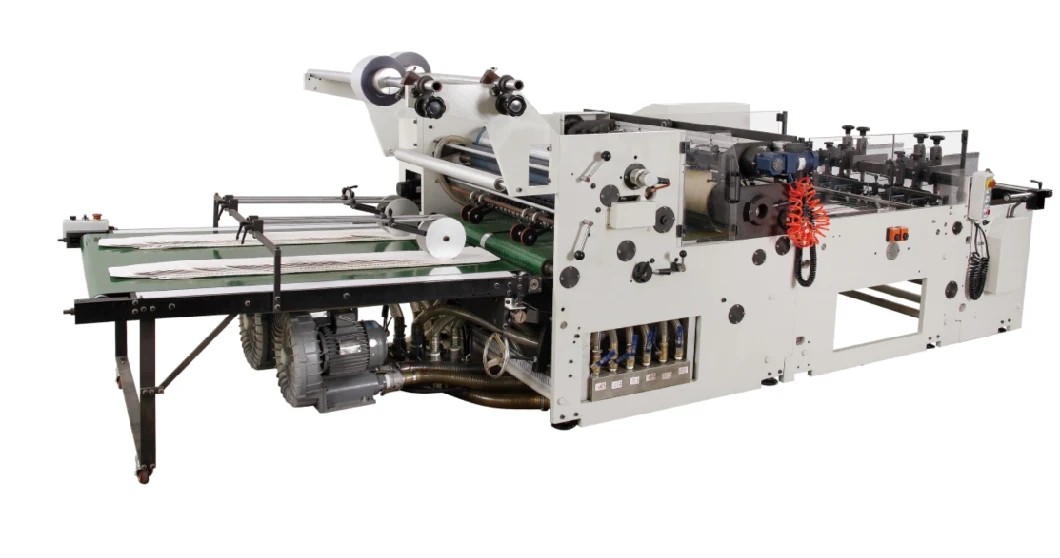

Máy vá cửa sổ tự động Ecoo TC-1100, TC-1000 là thiết bị chuyên dụng để dán hộp carton, dán cửa sổ hộp màu cho cả giấy bìa cứng và giấy sóng;
Máy móc đượcđược sử dụng rộng rãi trong việc vá màng để đóng gói có hoặc không có cửa sổ của hộp rượu, hộp quà, hộp giấy lụa, hộp mỹ phẩm, v.v. Nó cũng có thể nhận ra chức năng của dán giấy, vá màng, cắt phim và thu thập giấy trước đây hộp gấp.
TC1000 là làn đơn, TC1100 là làn đôi.
2.Những đặc điểm chính:
Có sẵn tùy chọn bàn làm sẵn.Người vận hành có thể thiết lập khuôn bên ngoài của máy.
Được trang bị bộ cấp servo, với sự lựa chọn là hệ thống nâng cọc và hệ thống nâng đai.Áp dụng các thành phần thương hiệu nổi tiếng thế giới tiên tiến trong các bộ phận khí nén, bộ phận điện và bộ phận vận hành.
Áp dụng một bộ liên kết để kết nối với băng tải không khí, có thể kết nối trực tiếp với máy chiết rót.

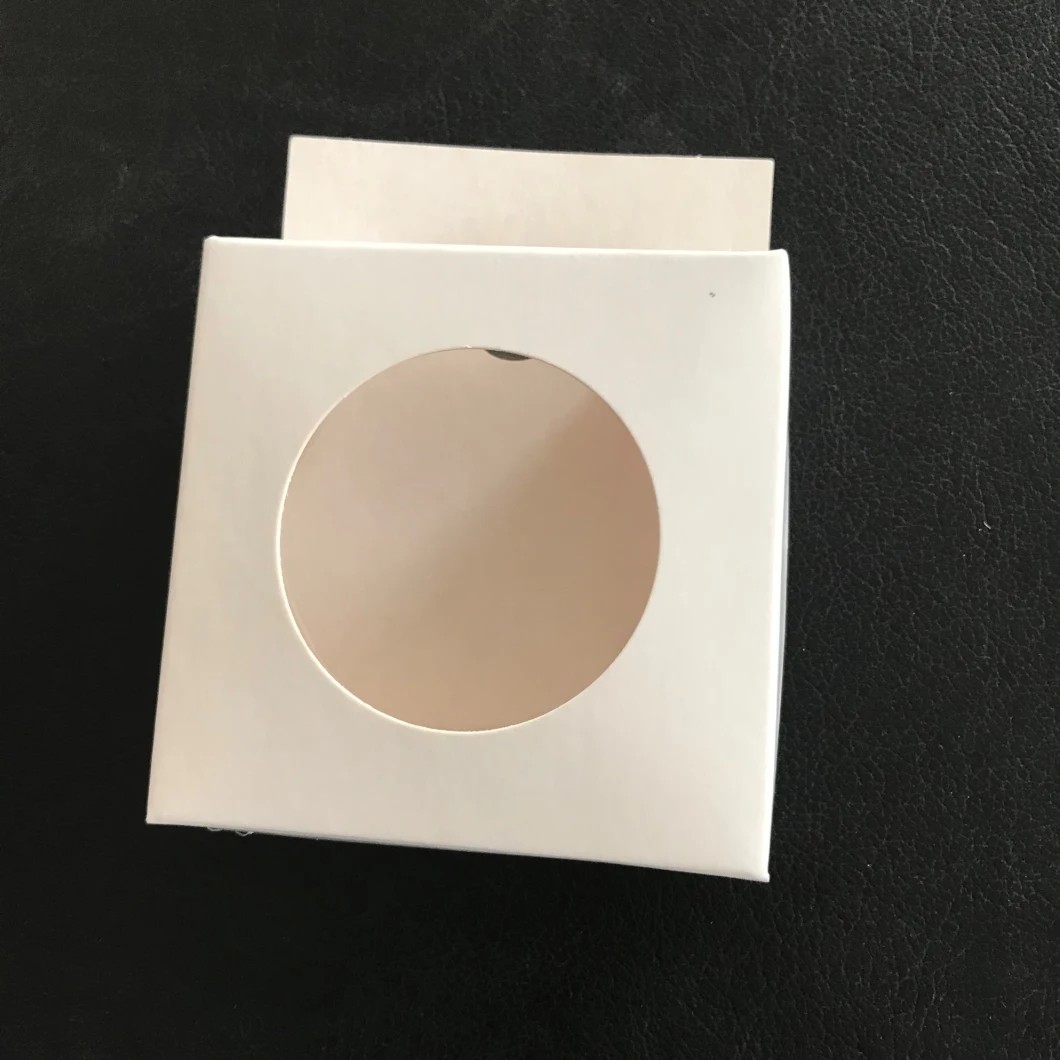

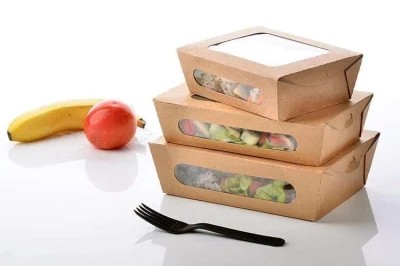

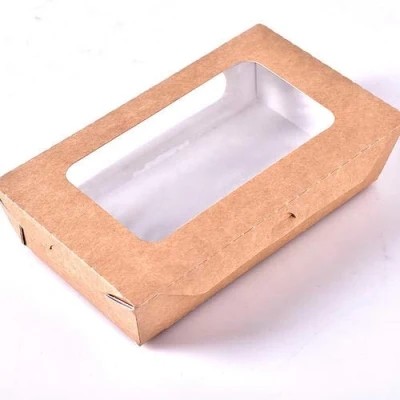

3. ứng dụng và mẫu:
4. Thông số kỹ thuật:
| Thông số kỹ thuật | |||||
| Người mẫu | Ecoo-TC1100 | Ecoo-TC1000 | |||
| Phong cách sản xuất | Hoạt động 2 làn | Hoạt động 1 làn | |||
| Chiều dài A của tờ giấy trắng | 100mm-900mm | 100mm-420mm | |||
| Chiều rộng B của tờ giấy trắng | 80mm-530mm | 100mm-750mm | |||
| Chiều dài cửa sổ / vật liệu lót C | 80mm-760mm | 80mm-280mm | |||
| Chiều rộng cửa sổ / vật liệu lót C | 30mm-380mm | 30mm-550mm | |||
| Tốc độ của máy | ≤400 chiếc / phút | ≤200 chiếc / phút | |||
| Trọng lượng thùng carton | |||||
| Thùng carton | 180g / m2-600g / m2 | ||||
| Sóng | ≤1,5mm | ||||
| Độ dày màng | |||||
| PVC, PE, PS | 0,05mm-0,3mm | ||||
| VẬT CƯNG | 0,05mm-0,2mm | ||||
| Đường kính ngoài | ≤500mm | ||||
| Đường kính trong | 70mm-80mm | ||||
| Kích thước của máy | 5600 (L) x2000 (W) x1500 (H) mm | 4800 (L) x1600 (W) x1500 (H) mm | |||
| Công suất động cơ chính | 4kw | ||||
| Tổng công suất | 22kw | ||||
1) Phần định cỡ (dán):
Bộ phận Dán bao gồm con lăn keo mạ crom, tấm tách keo, thanh dẫn bên và con lăn khuôn keo.
Trong trường hợp máy tắt, xi lanh sẽ nâng trục lăn keo lên và sau đó máy sẽ được dẫn động bằng động cơ riêng biệt khác, để tránh keo bị rò rỉ.
Có sẵn tùy chọn bàn làm sẵn, Người vận hành có thể thiết lập khuôn bên ngoài máy.Thật tiện lợi và tiết kiệm thời gian.
2) Bộ phận thu thập giấy (ngăn xếp giao hàng)
Vành đai tại Bộ phận Giao hàng rộng rãi.Người vận hành có thể điều chỉnh độ cao của dây đai và các thành phẩm được xếp thẳng hàng.
Tốc độ dây đai cũng có thể được điều chỉnh để đồng bộ với tốc độ máy.
3) Phần khay nạp (nạp giấy)
Máy được trang bị bộ cấp servo, với sự lựa chọn tùy chọn là hệ thống nâng đóng cọc và hệ thống nâng đai.
Có một cửa nạp liệu ở khay nạp cho phép bạn điều chỉnh đường ray phía trên mà không cần dụng cụ bổ sung.Thanh ray phía trên này được làm bằng thép dẹt và được kết nối với phần giữa của khung.
Hệ thống này đáng tin cậy, đảm bảo đăng ký tất cả, các tông và chuỗi là chính xác.
Ngay cả khi bị kẹt nghiêm trọng, vị trí vẫn chính xác và bạn có thể sử dụng điều chỉnh vi mô để điều chỉnh.
4) Phần vá cửa sổ
Hộp được chuyển từ phần dán đến phần vá cửa sổ bằng cách hút.
Xi lanh hút được làm bằng vật liệu đặc biệt.Nó mịn để tốc độ vá cao và sẽ không có vết xước trên màng nhựa.
Khi trụ dao đang lăn, nó sẽ xen với một thanh dao cố định khác và do đó cắt màng nhựa như "kéo".Lưỡi cắt phẳng và mịn.
Xi lanh dao có hệ thống thổi hoặc hút có thể điều chỉnh để đảm bảo màng nhựa được vá trên cửa sổ của hộp một cách chính xác.
