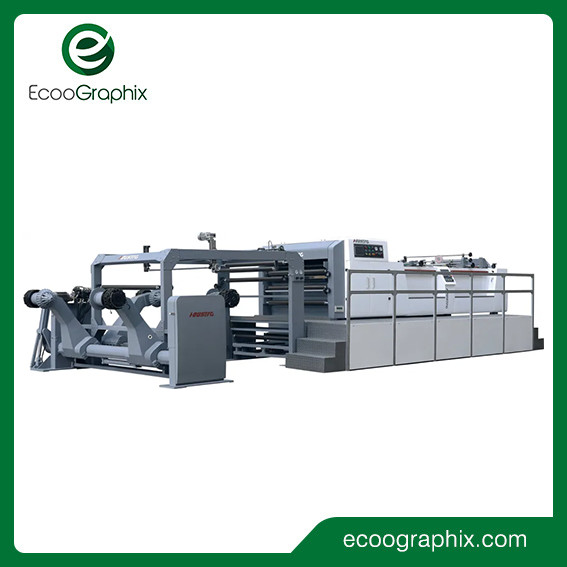

Máy cắt và cuộn giấy tốc độ cao với rạch và cắt

Máy cắt giấy tờ in tốc độ cao

-Máy cắt web HSC áp dụng kỹ thuật tiên tiến của Anh Quốc

-Máy được truyền động bằng động cơ servo.

-Tốc độ cắt giấy nhanh và ổn định.
-Gấu và dao cắt chính xác của Đức đảm bảo độ chính xác cắt cao.
-Điều khiển giao diện máy tính màn hình cảm ứng, thao tác đơn giản, kết cấu hợp lý, chân đế chống nhạc, đảm bảo giấy trơn.
-Máy này là máy xử lý giấy rất phổ biến trong ngành sản xuất và in giấy và sẽ nâng cao hiệu quả và lợi ích cho công ty của bạn ở mức độ lớn.

Sự chỉ rõ

Phụ tùng máy móc

1. Máy cắt dao đơn chính xác cao
2. Hệ thống điều chỉnh lăng kính tự động cho giấy
3. Hệ thống thu gom giấy thải và rạch giữa
4. Thiết bị đếm và chèn nhãn tự động (đánh dấu đếm)
5. Thiết bị vận chuyển giấy
6. Hệ thống điện điều khiển
7. Động cơ dẫn động
8. Phụ kiện
9. Giá đỡ giấy trục khí nén vôi đôi (giá đỡ 2 cuộn)
10. Hệ thống chạy bộ tự động, chân đế xếp giấy điều khiển bằng động cơ

chân đế thư giãn
Loại: loại cánh tay đôi cho lõi giấy Giá cuộn 3"6"12"
2 cuộn tháo loại gắp nằm ở phía sau máy có cấu trúc kích thước để có thể giữ cuộn có trọng lượng xấp xỉ 1500kgs.Các chuyển động lên và xuống đều là thủy lực và được điều khiển trực tiếp từ bảng điều khiển bởi các bộ chọn điều khiển các van điện từ.
Áp suất dầu để điều khiển cánh tay giấy trước và sau khi đóng và di chuyển và nâng hạ.Chuyển động nâng hạ có khả năng vận hành ổn định và nhanh chóng, đơn giản và thuận tiện hơn.

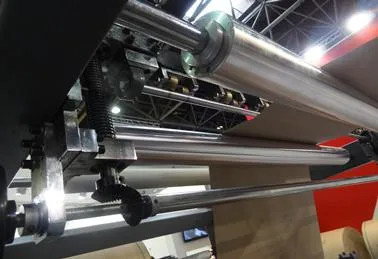

bộ phận cắt
Trên dao, phương pháp cắt của Anh giúp giảm tải và tiếng ồn khi cắt kéo dài tuổi thọ của dao cắt.
Trên thân con lăn dao để hàn thép đã gia công chính xác và điều chỉnh cân bằng động, giảm hiệu quả độ rung và tiếng ồn khi vận hành tốc độ cao.
Dưới dao: khối dao bằng gang đúc liền khối, gia công chính xác, độ ổn định tốt.
Dao cắt phía sau: được làm bằng thép đặc biệt, gia công dao chính xác, lưỡi dao có tuổi thọ cao, dễ dàng điều chỉnh.

điều khiển điện tử

(servo Yaskawa và PLC Siemens)
Giao tiếp TPC7062KS và Bộ xử lý Yaskawa, Chủ yếu được sử dụng trong sản xuất giám sát trạng thái hoạt động của thiết bị đầu vào dữ liệu và chỉ báo cảnh báo lỗi hệ thống.Sê-ri xoay truyền động Yaskawa công ty Nhật Bản Yaskawa I truyền động nhanh, dựa trên việc sản xuất các tham số đầu vào giao diện người-máy từ phản hồi bộ mã hóa con lăn lực kéo tốc độ thực tế và định vị chính xác.

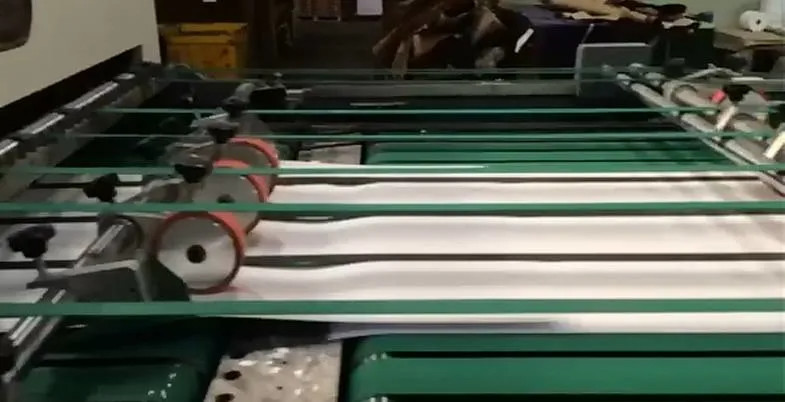

Hệ thống thu gom giấy và băng tải bằng jogger
Hệ thống băng tải nhiều tầng: từ tốc độ cao đến tốc độ thấp.Đầu tiên, nhanh chóng tách giấy đã cắt ra, sau đó chồng giấy lên nhau, sau đó thu gom và xếp chồng giấy.
Nâng các bộ giấy đã xếp chồng lên nhau, chồng giấy lên một độ cao đáng kể, sẽ tự động hạ xuống.Bàn xếp chồng có chức năng hoàn thiện lắc ba mặt, mặt của động cơ để truyền giấy, giấy, ở cả hai mặt bằng bộ chạy động cơ chất lượng cao để điều chỉnh biên độ của giấy theo cách thủ công để cải thiện sự đơn giản và an toàn của hoạt động.

thiết bị xoăn
Thiết bị làm xoăn nằm trong cuộn giấy trước thiết bị rạch để loại bỏ thiết bị cuộn hoặc gấp giấy,để ổn định độ căng của cuộn giấy. Đầu tiên, cuộn giấy đi qua(đến mép cuộn) các thành phần vào thiết bị giải mã, các con lăn được dẫn hướng cuộn

Thiết bị chống cong mới
Loại bỏ hiệu quả độ cong của cuộn để làm cho giấy phẳng hơn, giúp ổn định độ căng của cuộn giấy thuận lợi hơn.

Hệ thống điều chỉnh độ vuông góc(Hệ thống điều chỉnh lăng kính tự động cho giấy):
Điều chỉnh độ vuông góc của giấy, kỹ sư của chúng tôi sẽ sửa nó ngay lập tức và người vận hành không cần phải điều chỉnh lại.

dao rạch
Ba bộ dao rạch được sử dụng để cắt và rạch giữa.


Điều chỉnh góc tự động (hệ thống căn chỉnh giấy)
Độ chính xác của động cơ bước được kiểm soát bởi độ dài của vít chính xác cắt, điều chỉnh độ nghiêng của nhóm dao, để đảm bảo hiệu quả góc thẳng của cạnh của vết cắt, giảm thời gian lãng phí, điều chỉnh tỷ lệ lỗi và điều chỉnh góc theo cách thủ công .

Tự động dừng kẹt giấy:
Có cảm biến phát tín hiệu cho hệ thống nếu có hiện tượng kẹt giấy xảy ra ở băng tải, máy sẽ dừng ngay để cứu giấy.

Máy đánh dấu tự động:
Với số lượng chính xác sau khi đánh dấu chèn, người vận hành chỉ cần nhập trên giao diện người-máy sau số lượng giấy, có thể tuân theo Cài đặt để đánh dấu số lượng giấy

Cấu trúc máy chính (Giá đỡ dao và giá đỡ)
Thành máy chính thông qua phân tích phần tử hữu hạn, phân tích rung động cơ học và tối ưu hóa khung, SỬ DỤNG gang đúc chất lượng cao để tích hợp thiết kế và thông qua gia công chính xác, hoàn thiện hiện tượng cộng hưởng giữa các bộ phận truyền động, giúp hoạt động ổn định hơn , nâng cao tuổi thọ của các bộ phận chịu lực.

Hệ thống hướng dẫn web
Kiểm soát chất lượng quy trình nghiêm ngặt, hệ thống điều khiển servo bền, không cần bảo trì, xử lý tốt, đáp ứng động cao, không đệm, định vị chính xác, điều chỉnh kỹ thuật số giới hạn trình điều khiển.Màn hình có thể được đặt tự động ở chế độ ngủ để hoạt động tự động, có thể tiết kiệm năng lượng.Màn hình lớn hiển thị trong thời gian thực và trạng thái hoạt động của hệ thống rõ ràng bên trong.

Động cơ lái xe:
1. Động cơ AC Servo & bộ mã hóa cho dao chéo
2. Động cơ xoay chiều & biến tần cho băng tải tốc độ cao và băng tải tốc độ thấp
3. Động cơ AC cho chân đế xếp giấy lên & xuống
4. Động cơ AC cho người chạy bộ
5. Động cơ AC cho chân đế thư giãn
6. Động cơ AC để thu gom chất thải cạnh


Thêm chi tiết
