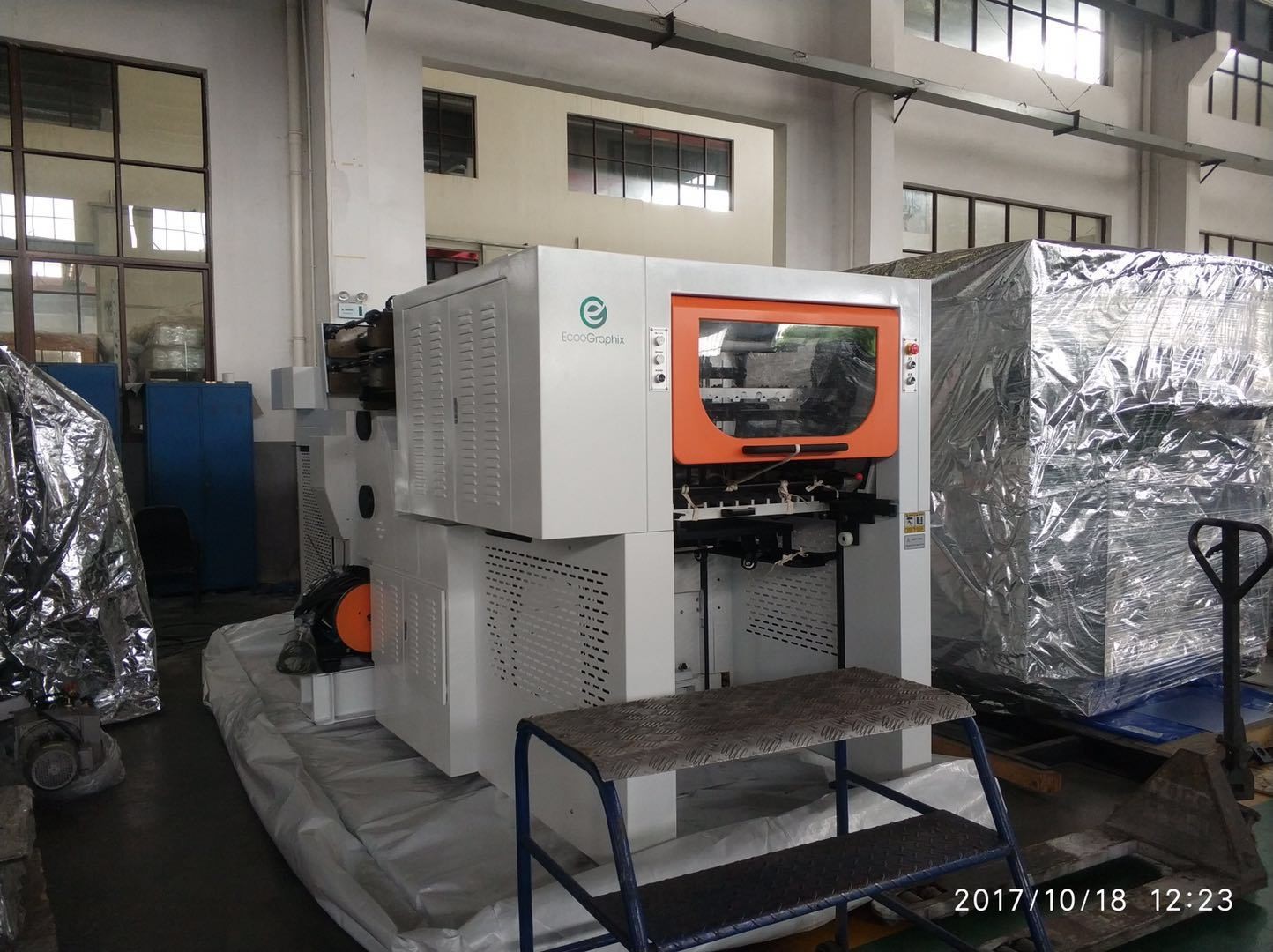

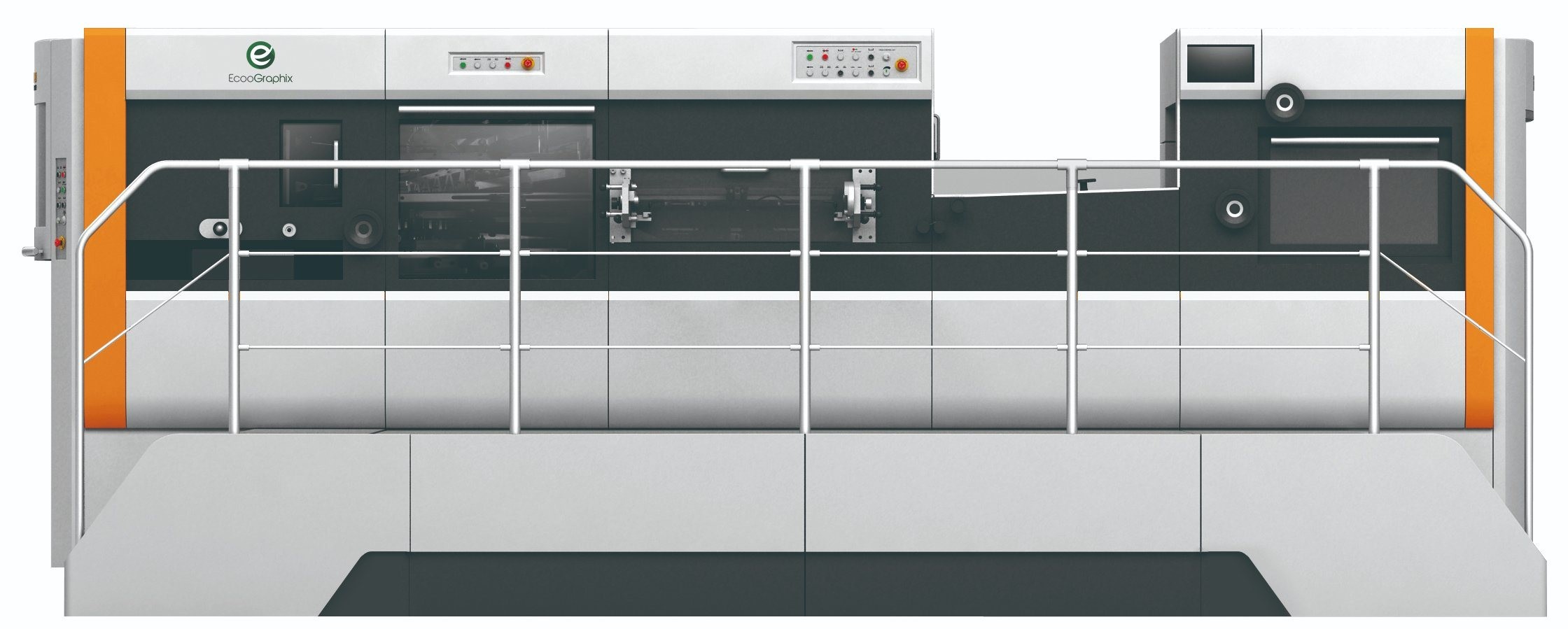

Foil Stamping Die Cutter Máy cắt bế và dập lá
MÔ HÌNH MÁY CẮT CHÉO TỰ ĐỘNG TD790S bao gồm bộ phận nạp liệu.đơn vị chính và đơn vị giao hàng.Không ngừng cho ăn và phân phối, hệ thống điều khiển điện có sẵn với máy.Bộ chèn, bộ xếp trước, bộ tách, máy bơm BECKER và dập nổi nhiệt là tất cả cho bạn tùy chọn.
1. Thanh kẹp
Sử dụng hợp kim nhôm có độ bền cao để kéo dài độ bền và trọng lượng nhẹ, và thiết kế đặc biệt phù hợp với giấy mỏng.
2. Ly hợp hộp số
Hệ thống gián đoạn bảo vệ máy khỏi quá tải và hệ thống truyền mô-men xoắn sử dụng thiết kế rãnh lấp đầy bi.Thiết kế không đối xứng có thể truyền lực một cách hoàn hảo và cũng có thể dễ dàng thiết lập lại sau khi quá tải.
Những đặc điểm chính
1) Biến tần đơn vị chính đang sử dụng điều khiển biến tần AC.Bộ ly hợp không khí được nhập khẩu để máy chạy và ngắt.
2) Bộ vi xử lý bao gồm PLC và chương trình giám sát hoạt động của toàn bộ máy.Bản phác thảo trực quan hơn cộng với các chỉ báo sự cố bằng chữ trong màn hình cảm ứng trên thiết bị chính để cho phép bạn tìm ra sự cố gây ra trong thời gian ngắn nhất để giảm thời gian ngừng hoạt động của máy.
| Người mẫu | TDS790 |
| Tối đaKích thước tấm (mm) | 790x560 |
| Min. Kích thước tấm (mm) | 310x210 |
| Tối đa Kích thước cắt khuôn (mm) | 760x520 |
| Tối đaKích thước dập (mm) | 760x525 |
| Kích thước đuổi bên trong (mm) | 780x530 |
| Chiều cao của quy tắc cắt (mm) | 23,8 |
| Khoảng cách giữa các trục lăn (mm) | 51,5 |
| Tối đaáp suất (N) | 120x104 |
| Phạm vi cổ phiếu | Min.Tấm 90g / m2, Các tông 157-2000g / m2, ống sáo E, B |
| Min. lề kẹp (mm) | 6 |
| Tối đatốc độ máy (s / h) | 5500 |
| Tối đaTốc độ dập (s / h) | 5000 |
| Độ dày của tấm dập (mm) | 5 (tùy chọn 4 + 1) |
| Trục cấp liệu dọc | 3 |
| Trục cấp liệu ngang | 2 |
| Chiều cao cọc ăn (mm) | 1200 |
| Chiều cao cọc giao hàng (mm) | 1100 |
| Hệ thống sưởi điện | 8 khu |
| Min.chiều rộng lá (mm) | 40 |
| Lõi cuộn lá (mm) | 25 (1 '') 76 (3 '') |
| Công suất định mức (kw) | 26 |
| Cung cấp không khí | 0,8-1,0MPa, ≥0,6m³ / phút |
| Kích thước tổng thể (mm) | 3855x3650x2210 |
| Trọng lượng của máy (kg) | 8500 |
Thuận lợi
• Việc truyền tải thiết bị chính thông qua điều khiển bộ biến tần A / C nhập khẩu, khởi động và dừng máy được điều khiển bằng bộ ly hợp không khí nhập khẩu
• Hoạt động của toàn bộ máy được điều khiển bằng PLC.Giao diện màn hình cảm ứng để theo dõi tình trạng hoạt động của máy, chỉ báo sự cố và cách chụp tương ứng của chúng.Điều này thân thiện hơn với nhà điều hành
• Kiểm soát nhiệt độ độc lập đến từng vùng sưởi giúp nhiệt độ hoạt động của máy đều và ổn định hơn.Chức năng định thời gian làm nóng trước có thể nâng cao hiệu quả làm việc rất nhiều.
