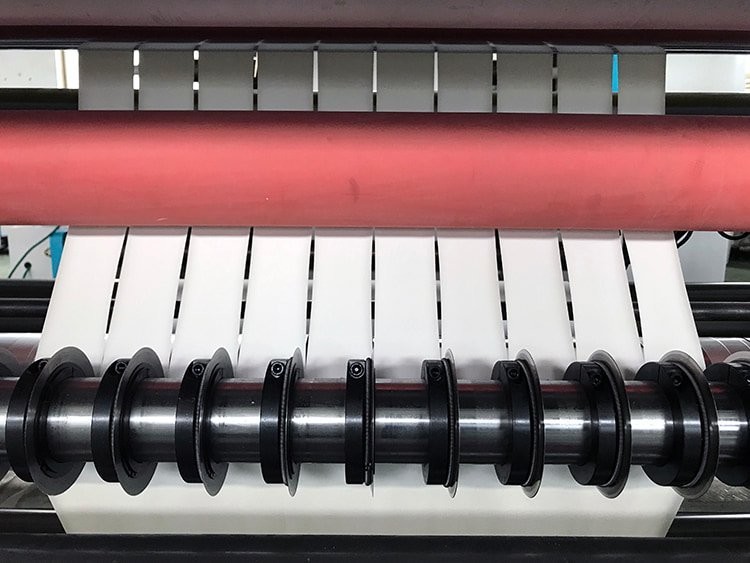

Máy cắt và cuộn giấy nhiệt POS Dây chuyền sản xuất trực tuyến 1400mm
ECOO-T1400FA
EcooGraphix T-1400FA phù hợp với việc cắt các loại vật liệu cuộn siêu lớn khác nhau, chẳng hạn như màng nhựa (PVC, OPP, PET, CPP), giấy, giấy thủy tinh, giấy nhôm, lá nhôm, nhãn dán, vải không dệt vải và các vật liệu cuộn khác có thể cắt và cuộn lại.
1. Đặc trưng
1) Hệ thống điều khiển PLC SIEMENS và màn hình cảm ứng, tất cả các thông số được hiển thị trên màn hình.Chỉ cần thiết lập đường kính cuộn, độ dày vật liệu, lực căng ban đầu, máy chạy tự động.
2) Hệ thống tải thủy lực không trục, Max.tải trọng là 3 tấn.
3) Phanh điện từ 20Kg / m2 để kiểm soát lực căng khi cuộn.
4) Tấm tường chân đế được xử lý và xử lý nhiệt CNC, không biến dạng.
5) Phần tháo dỡ trang bị con lăn cân bằng có thể điều chỉnh hướng, đảm bảo con lăn giữ liên lạc chặt chẽ với toàn bộ trang web.
6) Con lăn truyền cân bằng động / tĩnh.
7) Các dao tròn trên được cố định bằng vít và các dao tròn dưới được cố định bằng miếng đệm bằng nhôm, có thể đảm bảo độ chính xác khi cắt.
8) Tucker tự động gài đuôi, thuận tiện cho việc kích hoạt tua máy nhanh chóng.
9) Cảm biến lực và bộ điều khiển độ căng tự động đảm bảo độ căng không đổi.
10) Bộ đếm đồng hồ tự động, khi đạt đến độ dài cài đặt trước, máy tự động dừng.
11) Có thể tránh được vấn đề chồng chéo với con lăn chuối.
12) Được trang bị công tắc khẩn cấp.
13) Cảm biến máy ảnh kỹ thuật số CCD hoặc tế bào quang điện để hướng dẫn web.
2.Các thông số chính:
| Người mẫu | Ecoo-1400FA |
| Tối đaChiều rộng web chính | 1400mm |
| Tối đaĐường kính web chính | 1200mm |
| Tối đaĐường kính tua lại | 300mm |
| Tối thiểu.Chiều rộng khe | 15mm |
| Tối đaTốc độ máy | 300m / phút |
| Mô-men xoắn | 100Nm |
| Loại bỏ cuộn | Trục mở rộng không khí 3 ” |
| Trục tua lại | 0,5 ”, 1” có sẵn (hoặc theo yêu cầu của bạn) |
| Sức mạnh | 20KW |
| Vôn | 3 pha, 380V, 50Hz |
| Cân nặng | 4000kg |
| Kích thước | 5500 * 2200 * 1880mm |
| Vật liệu ứng dụng |
|
Tất cả các loại giấy nhiệt, bao gồm giấy fax, giấy tính tiền, giấy ATM, y tế |
| Phần mở rộng |
|
Ø Máy tháo trục thủy lực để sửa lõi 3 '' 6 '' cái nào dễ tải vật liệu hơn Ø Phanh điện từ Đài Loan
|
| Phần rạch |
|
Ø Máy cắt đĩa Ø Máy cắt với đế lưỡi có thể điều chỉnh và di chuyển được.
|
| Phần tua lại |
|
Ø 0,5 ”, 1” hoặc theo yêu cầu của bạn Ø Công nghệ tua lại bề mặt, nó sử dụng phương pháp dọc để nhấn cuộn tua lại Ø Ly hợp điện từ từ Đài Loan
|
| Phần kiểm soát |
|
Ø Siemens PLC & HMI từ Đức Ø Tất cả các thông số được hiển thị trên màn hình
|
| Chất thải được cắt tỉa |
|
Ø Nó thông qua máy thổi khí Để thổi sạch chất thải, công suất của máy thổi khí là 0,75kw.
|
| Không bắt buộc |
|
| Phần mở rộng |
Trục tua máy mở rộng không khí -3 ”(76mm) - Hệ thống tải nâng lên tự động bằng thủy lực -Hiệu chỉnh siêu âm để có được độ chính xác rất cao - Phanh điện từ Đài Loan - Bộ điều khiển căng thẳng hoàn toàn tự động -Con lăn cân bằng được sử dụng để điều chỉnh độ chặt của vật liệu |
| Phần rạch |
-Các lựa chọn máy cắt dao cạo hoặc máy cắt đĩa - Lắp ráp máy cắt đĩa thông qua cam tự khóa - Máy cắt có đế lưỡi điều chỉnh và di chuyển được. -Bộ đếm nhỏ hơn -Con lăn NIP bộ điều khiển bằng động cơ chính nào. |
| Phần tua lại |
Trục tua máy mở rộng không khí -3 ” -Công nghệ tua lại trung tâm - Cánh tay áp lực - Ly hợp điện từ của Đài Loan |
| Phần kiểm soát |
- Liên quan đến PLC & HMI -Tất cả các thông số được hiển thị trên màn hình -Tất cả các thiết bị điện có điện áp thấp của Schneider |
| Rác thải được cắt tỉa cạnh | -Máy thổi chất thải ngăn chặn với ống trục xuất |
| Không bắt buộc |
Trục cuộn dây -6 '' và 12 '' -Kiểu trục Unwinding Stand. - Trục vi sai ma sát để quấn lại. -Kiểm soát vị trí cạnh loại siêu âm (EPC) -Bảo vệ an toàn cho thiết bị xén. -Công tắc cấp tốc trên 4 góc của máy. |
