Bốn màuMáy in OffsetVới mô-đun bus công nghệ CC-LINK
Hướng dẫn

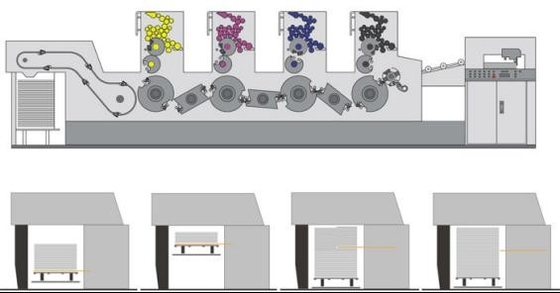

Máy in Offset bốn màuđược trang bị mô-đun bus công nghệ CC-LINK của Mitsubishi. Xi lanh ép và trục chuyển giấy đường kính kép có thể giảm số lần chuyển tờ giấy giữa các bộ phận in. Xi lanh khuôn có thể được điều chỉnh theo hướng chu vi, hướng ngang và hướng chéo.
Thông số kỹ thuật
18700kg; 19700kg
Chiều cao chồng giấy nạp tối đaECOO JY 644; ECOO JY 744
ECOO JY 644660×480mm; 740×540mm
Kích thước tờ giấy tối thiểu (mm)7380×2470×1950mm; 7380×2550×1950mm273×393mm; 273×393mm
Độ dày giấy0.06-0.6mm; 0.06-0.6mm
0.06-0.6mm650×468mm; 730×528mm
Kích thước khuônCông suất động cơ675×560mm; 755×677mm
675×560mm
740×680×1.9mm; 740×760×1.9mmChiều cao chồng giấy nạp tối đa
940mm; 940mmCông suất động cơ
780mmCông suất động cơ
23kw; 23kw Kích thước máy
7380×2470×1950mm; 7380×2550×1950mmTrọng lượng
18700kg
| 18700kg; 19700kg | ||
| Máy in Offset A2 | Mẫu mã | |
| ECOO JY 644 | ECOO JY 744 | Kích thước tờ giấy tối đa (mm) |
| 660×480mm | Kích thước tờ giấy tối thiểu (mm) | Kích thước tờ giấy tối thiểu (mm) |
| 273×393mm | Độ dày giấy | Độ dày giấy |
| 0.06-0.6mm | 0.06-0.6mm | Diện tích in tối đa |
| 650×468mm | 730×528mm | Kích thước khuôn |
| 675×560mm | 755×677mm | Kích thước giấy lót |
| 740×680×1.9mm | Chiều cao chồng giấy nạp tối đa | Chiều cao chồng giấy nạp tối đa |
| 940mm | Chiều cao chồng giấy trả tối đa | Chiều cao chồng giấy trả tối đa |
| 780mm | Công suất động cơ | Công suất động cơ |
| 23kw | 23kw | Kích thước máy |
| 7380×2470×1950mm | 7380×2550×1950mm | Trọng lượng |
18700kg
19700kg
Cấu hình
Xi lanh ép và xi lanh chuyển giấy đường kính kép
Nạp khuôn bán tự động (tháo và nạp bốn khuôn trong 2 phút 40 giây)
Điều chỉnh áp suất tự động bằng máy tính (cài đặt trước áp suất giấy)
Điều khiển mực bằng máy tính
Giao diện CIP3
Vẽ khuôn điện trục xuyên tâm, trục và chéo
Áp suất ly hợp khí nén xi lanh kép song song
Bộ chuyển giấy hút chân không, phát hiện kép siêu âm
Ổ đĩa trực tiếp động cơ trục ra mực
Phun bột điện tử
Hệ thống điện bus công nghiệp (CC-LINK)
Máy đột lỗ quang học độ chính xác cao
Xử lý phun nhiệt thép không gỉ trên bề mặt xi lanh ép và xi lanh khuôn
Phiên bản tiếng Anh của quy trình vận hành và giao diện
|
Đóng gói xuất khẩu
Chi tiếtBộ nạp giấy:
- Cơ cấu chuyển giấy cam liên hợp được điều khiển bằng ray dẫn hướng tuyến tính giúp máy chạy nhanh hơn và ổn định hơn.
|
- Van quay có bằng sáng chế có thể tự động làm sạch bụi giấy và giảm lỗi.
Bộ phận in:
- Cả khung và đế đều được đúc nguyên khối.- Tôi cao tần bánh răng đảm bảo độ chính xác truyền động.
- Bánh răng nghiêng, hệ thống khớp nối cao và tiếng ồn thấp.Xi lanh:
|
|
- Bề mặt của xi lanh ép và xi lanh khuôn được phun thép không gỉ để kéo dài tuổi thọ ép tốt hơn.
- Thiết kế cân bằng động có thể giảm rung động trong quá trình in.Bảng điều khiển:- Thẻ nhớ công việc hoặc đĩa nhớ công việc có thể lưu công việc hiện tại. Các thay đổi và cài đặt được thực hiện cho công việc hiện tại được chuyển đến máy in. Trong chế độ in, bạn có thể nhập các giá trị cài đặt trước cho công việc tiếp theo vào bộ nhớ máy in hoặc lưu vào đĩa.- CIP3/CIP4
Thanh kẹp khí nén, thay khuôn không cần dụng cụ:- Độ căng của thanh kẹp được điều khiển bằng ống dẫn nhập khẩu và lò xo đĩa, do đó thao tác linh hoạt hơn.
|
- Các góc của xi lanh được điều khiển bằng bộ mã hóa có độ chính xác cao. Khuôn sẽ được lắp và tháo bằng chương trình tự động. Do đó, nó có thể đáp ứng nhu cầu kinh doanh in ấn phiên bản dài và phiên bản ngắn.
- Đuôi của thanh kẹp được tách rời, do đó có thể giúp giấy trơn tru hơn.Bảng điều khiển lượng mực:- Mỗi phím mực trong mỗi bộ phận có thể được cài đặt bằng bảng điều khiển.- Lượng mực có thể được hiển thị dưới dạng kỹ thuật số và có thể được lưu.Kẹp chính xác:
- Sau khi các miếng đệm thép cường độ cao có hoa văn được tôi, tuổi thọ của chúng sẽ dài hơn và việc thay thế sẽ thuận tiện hơn.
|
|
- Các miếng đệm mềm chống mài mòn đảm bảo sự ổn định khi chuyển giao giấy và độ chính xác khi truyền giấy.- Vòng bi kim và vòng bi mở có độ chính xác cao cải thiện sự ổn định của hệ thống kẹp.
Thiết bị tự động điều chỉnh độ dày giấy:- Nó được trang bị truyền động bánh răng. Khoảng cách giữa các xi lanh có thể được phản hồi về màn hình bằng bộ chuyển đổi vị trí tự động.- Máy phát điện nam châm vĩnh cửu được điều khiển có thể đảm bảo sự ổn định của áp suất in, do mô-men xoắn lớn và khả năng tự khóa mạnh.
- Việc nhập độ dày giấy trực tiếp trên màn hình dễ dàng và thuận tiện hơn.Bàn nạp giấy hút chân không:- Bơm khí nhập khẩu dung tích lớn.- Nó phù hợp với tất cả các loại giấy thuộc mọi loại hoặc kích cỡ một cách tự động, để thay đổi định dạng giấy nhanh hơn và dễ dàng hơn.- Bộ dò kép siêu âm có thể bảo vệ xi lanh tốt hơn
Sản xuất và đóng góiTừ sản xuất đến giao hàng, chúng tôi làm mọi chi tiết rất cẩn thận để đảm bảo chất lượng sản phẩm tốt và dịch vụ cho khách hàng.
|
Chứng nhận
Câu hỏi thường gặpQ1: Sản phẩm chính của bạn là gì?
A:Sản phẩm chính của chúng tôi là máy CTP nhiệt trực tuyến/ngoại tuyến 4up và 8up, CTCP, VLF CTP, Flexo CTP, Máy xử lý, Tấm in offset, Mực in offset, Giấy lót in offset, Thiết bị đóng gói sau in, v.v.Bạn có thể nhận được thiết bị và vật tư tiêu hao tất cả trong một và không phải lo lắng về dịch vụ sau bán hàng từ công ty chúng tôi.
|
|
Q2: Nhà máy của bạn ở đâu?
A:Nhà máy máy xử lý CTP của chúng tôi ở Thượng Hải, bạn được chào đón nồng nhiệt đến thăm nhà máy của chúng tôi!Q3: Bảo hành của bạn cho CTP là gì?A:Đầu laser ba năm và các bộ phận chính cho CTP, một năm cho máy xử lý.
Nếu khách hàng sử dụng tấm in EcooGraphix CTP với máy CTP, chúng tôi sẽ cung cấp Bảo hành trọn đời.Q4: Bạn có thể cung cấp Workflow và RIP không?A:
Có, chúng tôi có thể cung cấp Workflow Brainnew và RIP Compose V12.Q5: Còn việc lắp đặt và hỗ trợ kỹ thuật sau bán hàng thì sao?A:Kỹ sư của chúng tôi có thể đến giúp lắp đặt và cung cấp đào tạo cần thiết. Người mua nên chịu chi phí vé máy bay khứ hồi, phí dịch vụ và chi phí ăn ở địa phương. Bất kỳ vấn đề hoặc câu hỏi nào, chúng tôi sẽ sẵn sàng phục vụ bạn 7x24 giờ. Trong số lượng lớn các cài đặt CTP của chúng tôi trên toàn thế giới, cũng có nhiều người dùng cuối (nhà in) đã mua sản phẩm CTP trực tiếp từ EcooGraphix China và đội ngũ dịch vụ kỹ thuật EcooGraphix hỗ trợ các cài đặt này từ xa với các chuyến thăm tại chỗ thường xuyên.
|
Những người dùng cuối này đều vận hành hệ thống CTP với sự hài lòng hoàn toàn nhờ chất lượng mạnh mẽ, dịch vụ từ xa liền mạch, đào tạo và bảo trì kỹ lưỡng của chúng tôi. Nếu bạn là một nhà in đang cân nhắc mua trực tiếp từ EcooGraphix China, sẽ không có rắc rối nào về việc lắp đặt, đào tạo và dịch vụ sau bán hàng. Chúng tôi đảm bảo sự hài lòng của bạn.
|
|
|
|
|
|
|
|
