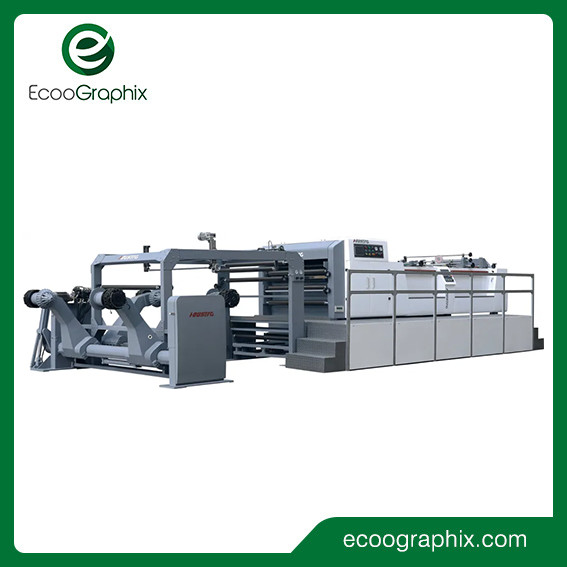

Máy cắt giấy in tốc độ cao chính xác servo
Mô tả Sản phẩm
Đặc trưng
-Máy cắt web HSC ứng dụng công nghệ tiên tiến của Anh
-Máy được truyền động bằng mô tơ servo.
-Tốc độ cắt giấy nhanh và ổn định.
- Dao cắt và gấu chính xác của Đức đảm bảo độ chính xác cắt cao.
-Màn hình cảm ứng điều khiển giao diện máy tính, thao tác đơn giản, cấu tạo hợp lý, chân đế chống nhạc, đảm bảo giấy mịn.
-Máy này là máy xử lý giấy rất phổ biến trong ngành sản xuất và in giấy và sẽ nâng cao hiệu quả và lợi ích cho công ty của bạn ở mức độ lớn.
Sự chỉ rõ
Người mẫu:Ecoo HSC-1400
Kiểu cắt:Dao lên cắt qua lại và dao xuống được cố định.
Phạm vi áp dụng của giấy:50-550g
tối đa.đường kính cuộn giấy:1800mm
tối đa.chiều rộng cắt giấy:1400mm
Phạm vi chiều dài cắt:400-1450mm
Số tấm cắt:2 tờ
Độ chính xác cắt:Chiều dài cắt < 1000mm: ± 0,3mm ± 0,05% khi cắt giấy có chiều dài > 1000mm
tối đa.cắt nhanh:400 lần cắt/phút
tối đa.tốc độ cắt mét:300m/phút
tối đa.chiều cao xếp giấy:1500mm
Yêu cầu nguồn áp suất không khí:0,8Mpa
Công suất thiết kế:380V, 28kw, 3Phase, 50Hz
Trọng lượng thô:Tham khảo 13000kg
Kích thước máy:12000*4300*2400mm
| Người mẫu | Ecoo HSC-1400 |
| Kiểu cắt | Dao lên cắt qua lại và dao xuống được cố định. |
| Phạm vi áp dụng của giấy | 50-550g |
| tối đa.đường kính cuộn giấy | 1800mm |
| tối đa.chiều rộng cắt giấy | 1400mm |
| Phạm vi chiều dài cắt | 400-1450mm |
| Số tờ cắt | 2 tờ |
| Độ chính xác cắt | Chiều dài cắt < 1000mm: ± 0,3mm |
| ± 0,05% khi cắt giấy có chiều dài >1000mm | |
| tối đa.cắt nhanh | 400 lần cắt/phút |
| tối đa.tốc độ cắt mét | 300m/phút |
| tối đa.chiều cao xếp giấy | 1500mm |
| Yêu cầu nguồn áp suất không khí | 0,8Mpa |
| Công suất thiết kế | 380V, 28kw, 3Phase, 50Hz |
| Trọng lượng thô | Tham khảo 13000kg |
| Kích thước máy | 12000*4300*2400mm |
Phụ tùng máy
1. Máy cắt dao đơn có độ chính xác cao
2. Hệ thống điều chỉnh lăng kính tự động cho giấy
3. Hệ thống giấy rạch giữa và thu gom giấy thải
4. Thiết bị đếm và dán nhãn tự động (đánh dấu số lượng)
5. Thiết bị vận chuyển giấy
6. Hệ thống điều khiển điện
7. Động cơ dẫn động
8. Phụ kiện
9. Giá đỡ giấy trục khí nén vôi đôi (giá đỡ 2 cuộn)
10. Hệ thống máy chạy bộ tự động, giá đỡ cọc giấy điều khiển bằng động cơ
Giá đỡ không có gió
Loại: loại tay đôi cho lõi giấy Giá cuộn 3"6"12"
2 loại gắp cuộn nằm ở phía sau máy có kích thước cấu trúc để có thể giữ cuộn có trọng lượng khoảng 1500kg.Các chuyển động lên xuống đều là thủy lực và được điều khiển trực tiếp từ bảng điều khiển bằng các bộ chọn điều khiển các van điện từ.
Áp suất dầu điều khiển cánh tay giấy trước và sau khi đóng và di chuyển, nâng hạ.Chuyển động nâng có khả năng ổn định và nhanh chóng, thao tác đơn giản và thuận tiện hơn.
Bộ phận cắt
Trên dao, phương pháp cắt của Anh giúp giảm tải và tiếng ồn khi kéo dài tuổi thọ của dao.
Thân con lăn dao được hàn bằng thép giúp gia công chính xác và điều chỉnh cân bằng động, giảm thiểu hiệu quả độ rung và tiếng ồn khi vận hành tốc độ cao.
Dưới dao: khối dao được đúc bằng gang đúc liền, gia công chính xác, ổn định tốt.
Máy cắt phía sau: được làm bằng thép đặc biệt gia công dao chính xác, lưỡi dao có tuổi thọ cao dễ dàng điều chỉnh.
Điều khiển điện tử (servo Yaskawa và PLC Siemens)
Giao tiếp Bộ xử lý TPC7062KS và Yaskawa, Chủ yếu được sử dụng trong sản xuất giám sát trạng thái vận hành thiết bị đầu vào dữ liệu và chỉ báo cảnh báo lỗi hệ thống.Dòng quay dẫn động Yaskawa do công ty Yaskawa I của Nhật Bản điều khiển nhanh, dựa trên việc sản xuất các tham số đầu vào giao diện người-máy từ phản hồi bộ mã hóa con lăn kéo tốc độ thực tế và định vị chính xác.
Hệ thống băng tải và thu gom giấy của Jogger
Hệ thống băng tải nhiều tầng: từ tốc độ cao đến tốc độ thấp.Đầu tiên phải tách nhanh tờ giấy đã cắt, sau đó chồng giấy lên nhau, sau đó gom lại và xếp chồng giấy lại.
Nâng các bộ giấy xếp chồng lên nhau, chồng giấy lên một độ cao đáng kể, nó sẽ tự động được thả xuống.Bàn xếp có chức năng lắc hoàn thiện 3 mặt, một mặt có mô tơ dẫn động giấy, giấy, hai mặt bằng mô tơ chất lượng cao jogger để điều chỉnh biên độ của giấy bằng tay nhằm nâng cao tính đơn giản và an toàn khi thao tác.
thiết bị xoăn
Thiết bị làm xoăn nằm trong cuộn giấy trước thiết bị rạch để loại bỏ thiết bị cuộn hoặc gấp,để ổn định độ căng của cuộn giấy. Cuộn giấy đầu tiên đi qua(đến mép cuộn) các thành phần vào thiết bị giải mã, các con lăn là cuộn dẫn hướng
Thiết bị chống cong mới
Loại bỏ hiệu quả độ cong của cuộn để làm cho giấy phẳng hơn, có lợi hơn cho độ ổn định của độ căng của cuộn giấy.
Hệ thống điều chỉnh độ vuông góc(Hệ thống điều chỉnh lăng kính tự động cho giấy):
Điều chỉnh độ vuông góc của giấy, kỹ sư của chúng tôi sẽ sửa nó một lần và người vận hành không cần phải điều chỉnh lại.

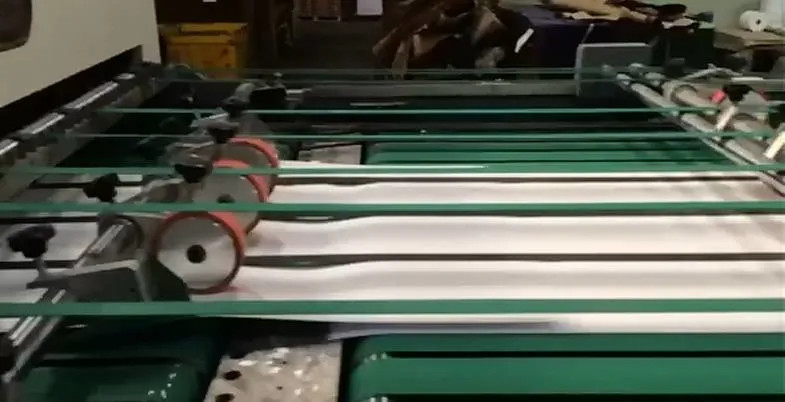

Dao rạch
Ba bộ dao rạch được sử dụng để cắt và rạch giữa.
Điều chỉnh góc tự động (hệ thống căn chỉnh giấy)
Độ chính xác của động cơ bước được điều khiển bởi độ dài của vít cắt chính xác điều chỉnh độ nghiêng của nhóm dao, để đảm bảo hiệu quả góc thẳng của cạnh cắt tuyệt đối, giảm thời gian lãng phí điều chỉnh thủ công góc tỷ lệ lỗi và điều chỉnh .
Tự động dừng kẹt giấy:
Có cảm biến gửi tín hiệu về hệ thống nếu xảy ra tình trạng kẹt giấy tại băng tải, máy sẽ dừng ngay để cứu giấy.
Máy đánh dấu tự động:
Với số lượng chính xác sau khi đánh dấu chèn, người vận hành chỉ cần nhập trên giao diện người-máy sau số lượng giấy, có thể tuân theo Cài đặt để đánh dấu số lượng giấy
Cấu trúc máy chính (Giá đỡ dao và giá đỡ)
Thành máy chính thông qua phân tích phần tử hữu hạn, phân tích rung động cơ học và tối ưu hóa khung, SỬ DỤNG gang dạng nốt chất lượng cao để tích hợp thiết kế và thông qua gia công chính xác, hoàn thiện hiện tượng cộng hưởng giữa các bộ phận truyền động, giúp vận hành ổn định hơn , nâng cao tuổi thọ của các bộ phận ổ trục.
Hệ thống hướng dẫn web
Kiểm soát chất lượng quy trình nghiêm ngặt, hệ thống điều khiển servo bền bỉ, không cần bảo trì, xử lý tốt, phản hồi động cao, không đệm, định vị chính xác, giới hạn trình điều khiển có thể điều chỉnh kỹ thuật số.Màn hình có thể được tự động đặt ở chế độ ngủ để vận hành tự động, điều này có thể tiết kiệm năng lượng.Màn hình lớn hiển thị thời gian thực và trạng thái hoạt động của hệ thống rõ ràng bên trong.
Động cơ lái xe:
1. Động cơ AC servo & bộ mã hóa cho dao chéo
2. Động cơ AC & biến tần cho băng tải tốc độ cao và băng tải tốc độ thấp
3. Động cơ AC cho giá đỡ giấy lên xuống
4. Động cơ AC cho người chạy bộ
5. Động cơ AC cho giá đỡ thư giãn
6. Động cơ AC để thu gom rác thải
Thêm chi tiết
