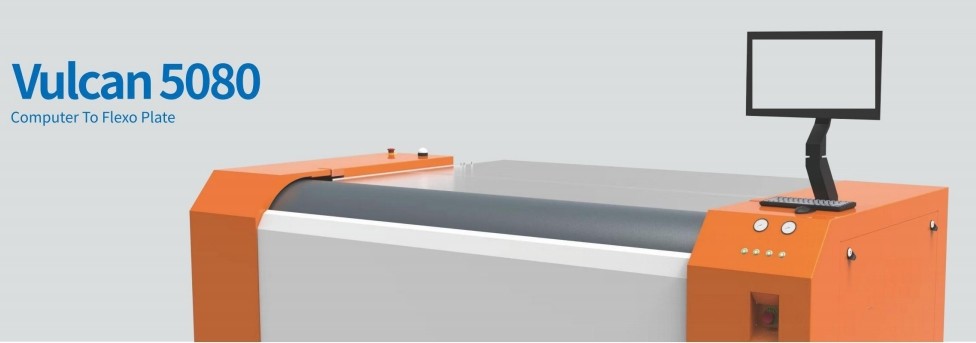

Mô hình: FL5080
Mô tả:Máy CTP máy tính kỹ thuật số để tạo hình ảnh tấm flexo; Máy làm tấm flexo 50 inch * 80 inch
Mô tả
FL5080 được thiết kế dựa trên laser sợi năng lượng cao và điều khiển độc lập 256 kênh LV công nghệ.Cùng với phát hiện khoảng cách laser và thiết bị tự động lấy nét động lực của động cơ cuộn giọng nói, nó có thể đảm bảo lấy nét chính xác trên bề mặt chất nền phương tiện không tính đến sự khác biệt trên vật liệu tấm flexo.
Đặc điểm và công nghệ
Sử dụng một thiết bị laser sợi năng lượng cao, ở 5080dpiit chỉ mất 30 phút để xuất ra một kích thước hình ảnh đầy đủ của một tấm 50inchx80inch.Nó cũng có thể cho phép tăng năng suất 10% cho các nhu cầu khẩn cấpBằng cách này, khách hàng có thể đáp ứng thời hạn của một số công việc khẩn cấp.
Công nghệ điều chỉnh độc lập 256 kênh cho phép laser phân chia thành 256 kênh với việc điều khiển mỗi kênh làm tăng đáng kể năng suất.Hình dạng điểm laser là một kiểu hình chữ nhật có thể cung cấp chất lượng điểm tốt hơn nhiều và hiệu suất đầu ra hình ảnh.
Đầu laser H256 sử dụng một hệ thống quang phóng đại công suất cao mới để đạt được độ phân giải quang học 5080 dpi.
Ở 5080dpi, nó có thể hình dung một đường nghiêng hoặc tròn mịn như 15um; cho các đường thẳng đứng và ngang, nó có thể mịn như 5um. Mỗi pixel hình ảnh rất sắc nét và rõ ràng.Điều này làm tăng độ trung thực màu sắc 30%.
Thiết bị van ánh sáng thế hệ mới này cũng có thể nâng độ phân giải lên 10160dpi. Ở độ phân giải siêu cao này, kích thước điểm laser là 2.5umx2.5um và có thể hình ảnh 5 đường um hoặc ít hơn.
Đầu LV cũng có thể hỗ trợ đầu ra 2540 dpi. Nếu yêu cầu đầu ra hình ảnh không quan trọng,chế độ đầu ra có thể được điều chỉnh để tiếp xúc trùng lặp đường kép có thể tăng đáng kể năng suất đến 150%.
Một thiết bị động cơ cuộn giọng được sử dụng cho chức năng tự động lấy nét động. Điều này có thể đảm bảo lấy nét chính xác trong khi phơi sáng trên bề mặt không đồng đều của tấm flexo.
Chức năng chồng chéo hai đường và ba đường có thể cho phép cắt bỏ LAMS với chất lượng hình ảnh và hiệu quả vượt trội cho phơi sáng tấm flexo.
Kiểm tra nhiệt độ ngay lập tức và hiệu chuẩn trước của đầu laser có thể đảm bảo phơi sáng laser ổn định và đáng tin cậy.
Dữ liệu kỹ thuật
| Mô hình | FL5080S | FL5080F |
| Báo cáo về Mothod | Đàn trống bên ngoài | |
| Hệ thống hình ảnh | Thiết bị laser sợi 1064nm (H256 đầu) | |
| Dữ liệu thông | 3 m2/giờ ở 5080 dpi | 5 m2/giờ ở 5080 dpi |
| 50 x 80 inch, mất 45 phút | 50 x 80 inch, mất 30 phút | |
| Kích thước phơi bày | Max.size 1270*2032mm, min.size 200*200mm | |
| Loại phương tiện | Dry ablation film, Digital water washing typepress plate. Digital water washing flexo plate, Digital solvent washing flexo plate. | |
| Độ dày tấm | 0.140mm đến 6.35mm | |
| Nghị quyết | 5080DPI (tương thích với 2540DPI), có thể mở rộng để hỗ trợ 10160DPI | |
| Đặt đĩa | Tải đĩa tự động / thủ công | |
| Trọng lượng ròng | 2500kg | |
| Kích thước máy (WxLxH) mm |
2970*1705*1537mm (L*W*H) | |
| Cung cấp điện | Điện áp ba pha: 380V, tối đa. | |
| Hoạt động Môi trường |
khuyến cáo:15-30°C, Max.21-25°C, độ ẩm:40-70% | |
Địa điểm vuông so với điểm tròn
Khi sử dụng một điểm tròn để chụp ảnh, đường kính của kích thước điểm nên phù hợp với kích thước điểm hình ảnh. ví dụ, cho 5080dpi, kích thước pixel điểm hình ảnh là 5umx5um, giống như một diện tích vuông.Vì vậy, nếu sử dụng một kích thước điểm ánh sáng tròn đường kính 5uĐể đảm bảo điểm sáng có thể phơi sáng toàn bộ diện tích pixel hình ảnh,đường kính điểm chấm tròn cần phải là một kích thước lớn hơn tương đương với chiều dài chéo của diện tích vuôngĐó là 7,07um, gấp 1,414 lần kích thước chấm như được hiển thị bên dưới.
Kích thước điểm đường kính 5um không thể phơi bày toàn bộ diện tích vuông trong khi kích thước điểm đường kính 7um gây ra phơi nhiễm không mong muốn trên một số khu vực chồng chéo với nhau.Điều này tạo ra một hình ảnh bất thường với một cạnh hình cung.
Vì vậy, một số đồng nghiệp phát triển quang học cố gắng để chọn đường kính tối ưu của điểm ánh sáng thay vì sử dụng một kích thước đường kính 7,07um.vẫn còn một số thiếu sót về chất lượng.
Đối với hình dạng chấm hình chữ nhật, nó cho phép các cộng sự phát triển chọn một điểm kích thước 5umx5umum hoàn toàn phơi bày toàn bộ diện tích vuông như được hiển thị bên dưới.
