800Máy đánh dấu và cắt đứt giấy tự động
Mô tả sản phẩm
Lời giới thiệu ngắn:

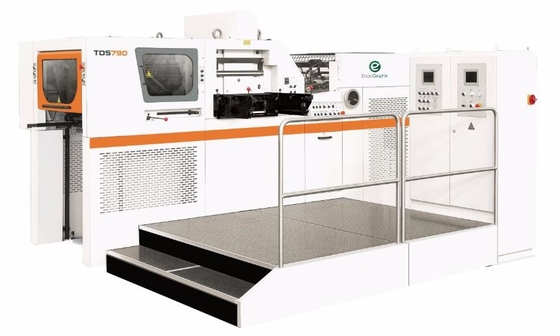

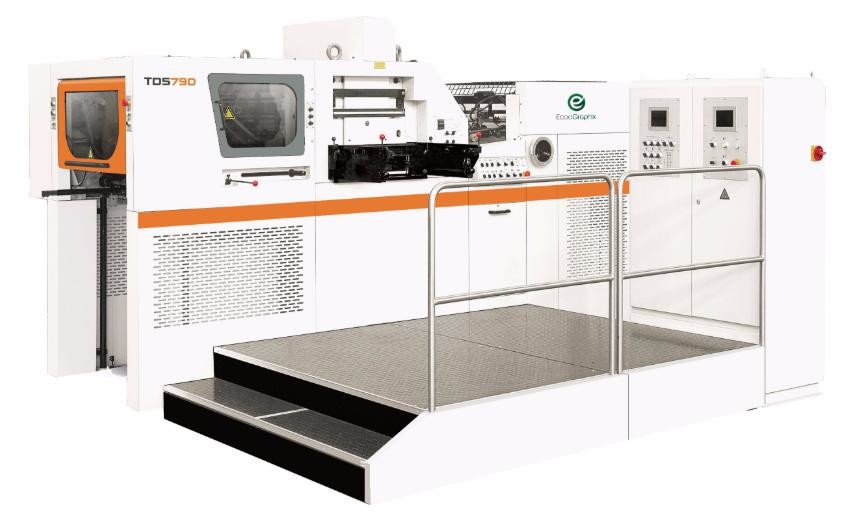

Ecoo-790 máy cắt đứt tự động và máy in tấm giấy nóng bao gồm một bộ cấp, máy cắt đứt, cơ chế đóng dấu, và phần đầu ra.cùng với các điều khiển điện tiên tiến.
Thông số kỹ thuật
Mô hình: ECOO-TDS800
Độ dày tấm:0.2-2mm ván E phút giấy lợp
Tối đa. Kích thước tấm ((mm):800x580
Kích thước trang giấy tối thiểu ((mm):310x310
Max. kích thước cắt chết ((mm):790x570
Kích thước đóng dấu tối đa ((mm):790x520
Kích thước khung bên trong ((mm):940x610
Chiều cao của các quy tắc cắt ((mm):23.8
Khoảng cách giữa các tấm:51.5
Áp suất tối đa:200 tấn
Khoảng cách cầm chân tối thiểu ((mm):8
Tốc độ máy tối đa ((bảng/giờ):7000
Tốc độ đóng dấu tối đa ((s/h):5000
Độ dày của tấm đóng dấu ((mm):5 ((không cần tùy chọn 4+1)
| Mô hình | ECOO-TDS800 |
| Tối đa. Kích thước tấm ((mm) | 800x580 |
| Kích thước tờ tối thiểu ((mm) | 310x310 |
| Kích thước cắt đứt tối đa ((mm) | 790x570 |
| Kích thước đóng dấu tối đa ((mm) | 790x520 |
| Kích thước bên trong khung săn (mm) | 940x610 |
| Chiều cao của các quy tắc cắt ((mm) | 23.8 |
| Khoảng cách giữa các tấm (mm) | 51.5 |
| Áp suất tối đa | 200 tấn |
| Tối thiểu biên độ của kẹp (mm) | 8 |
| Tốc độ máy tối đa ((bảng/giờ) | 7000 |
| Tốc độ đóng dấu tối đa (s/h) | 5000 |
| Độ dày của tấm đóng dấu ((mm) | 5 ((không cần tùy chọn 4+1) |
| Độ dày tấm | 0.2-2mm ván E phút giấy lợp |
| Chiều cao đống thức ăn ((mm) | 1300 |
| Chiều cao đống giao hàng ((mm) | 1000 |
| Hệ thống sưởi điện | 10 vùng |
| Cuộn đóng dấu | 2 chiều dọc và 2 chiều ngang |
| Chiều dài mỏng (mm) | 40 |
| Trọng tâm cuộn nhựa (mm) | 25 ((1") 76 ((3") |
| Động cơ mỏ ((kw) | 7.5 |
| Tổng công suất ((kw) | 40 |
| Cung cấp không khí | 00,8-1,0 MPa, ≥ 0,6cbm/min |
| Kích thước tổng thể ((mm) | 4900x2000x2000 |
| Trọng lượng của máy (tăng) | 15 |
Đơn vị cho ăn
• Thang đống với tay cầm cho phép điều chỉnh bên tay của đống trong quá trình sản xuất
• Hệ thống cho ăn theo dòng với tốc độ cao nhất là 120 tấm mỗi phút
• 2 ly hút mỗi loại để nâng giấy, 2 ly hút để di chuyển giấy
• Độ cao và góc của đầu hút dễ điều chỉnh
• Thiết bị an toàn điện tử ngăn chặn đống cấp thức ăn tăng lên
• Điều chỉnh vi mô có sẵn cho vị trí chéo của bảng đống
• Máy phát hiện hai tấm chính xác
• Dễ dàng thay đổi các hướng dẫn bên kéo và đẩy chỉ bằng cách xoay một cuộn mà không cần phải loại bỏ và thay thế toàn bộ hướng dẫn bên
• 2 hướng dẫn phía trước với điều chỉnh vi mô và hướng dẫn bên có thể điều chỉnh bằng tay cầm bánh xe
• Máy phát hiện quang điện với hệ thống dừng tự động trên bàn cho ăn trong trường hợp kẹt giấy
• Điều khiển ổ đĩa riêng biệt của đơn vị cho ăn và máy chính để dễ dàng sẵn sàng
• PLC và máy quay điện tử để điều khiển thời gian
Đơn vị cắt đứt
• Động cơ chính Siemens được điều khiển bằng điều khiển biến tần Schneider
• Điều chỉnh nhỏ lực cắt bằng bánh răng giun được điều khiển bởi động cơ và được điều khiển bằng màn hình cảm ứng
• Độ chính xác áp suất có thể lên đến 0,01mm
• Crankshaft làm bằng thép 40Cr
• Khung máy được làm bằng thép Q235-A, tấm trên và dưới được làm bằng sắt ductile QT60 với cát phủ nhựa với công nghệ Sắt đúc đúc Meehanite
• Thiết bị chuyển đổi chase cắt
• Thiết bị bảo vệ quá tải với giới hạn mô-men xoắn cho sự an toàn cao nhất của người vận hành
và thiết bị
• 7 bộ thanh kẹp với kẹp làm bằng nhôm nhẹ và bền
hợp kim với lớp phủ cực cứng và kết thúc anodized đảm bảo chính xác và nhất quán
đăng ký giấy
• Sau một thử nghiệm chạy dài và được cung cấp theo cặp, kẹp chính, chuỗi từ Subaki,
Nhật Bản
•Hệ thống điều khiển chỉ số áp suất cao để điều khiển vị trí thanh kẹp
• Khóa khí và thả ổ cắt
• Hệ thống đường trung tâm để thay đổi công việc nhanh chóng
Đơn vị đóng dấu
• 2 trục đúc nóng dọc và 2 trục ngang đáp ứng đầy đủ nhu cầu đúc nóng của khách hàng cho sản phẩm.
• Nhiệt độ đồng đều của 10 khu vực cho phép sản phẩm hiển thị hiệu ứng dán nóng đồng đều hơn.
• Hệ thống điều khiển PLC.
Đơn vị giao hàng
• Thiết bị quang điện an toàn ngăn chặn đống giấy giao hàng tăng và giảm quá mức
• Sổ chải áp suất có thể điều chỉnh giúp thả giấy ra khỏi kẹp và xếp giấy lên
• Thiết kế đống cao lên đến 1020mm
• Bàn dây đai phụ trợ tự động có sẵn để giao hàng liên tục
• Chuyển động và điều khiển tốc độ có thể được điều chỉnh trong đơn vị cung cấp
Các bộ phận điện, giao diện người vận hành,e, và máy dò an toàn
• Hệ thống PLC công nghiệp Omron tốc độ cao của Nhật Bản
• Giao diện người vận hành Omron với màn hình cảm ứng
• Omron Electronic cam switch và bộ mã hóa
• Các máy dò điện tử, các tế bào chuyển mạch vi mô và pin quang điện được điều khiển bởi PLC trên toàn bộ máy
Hệ thống bôi trơn tự động
• Máy bơm và hệ thống phân phối dầu tự động cho toàn bộ máy với bộ đếm thời gian được đặt trước
• Phân phối dầu bôi trơn cho các chuỗi kẹp với van điều khiển riêng cho mỗi chuỗi
Thiết bị an toàn và phê duyệt chất lượng của các thành phần
• Tất cả các bộ phận điện tử và điện đều được phê duyệt CE
• Bảo vệ quá tải cho bộ bảo vệ và thiết bị
• Máy nối dây chuyền để bảo vệ các thanh cầm
• Nút dừng khẩn cấp trên toàn bộ máy để truy cập nhanh chóng và dễ dàng
Bao bì và vận chuyển
Câu hỏi thường gặp

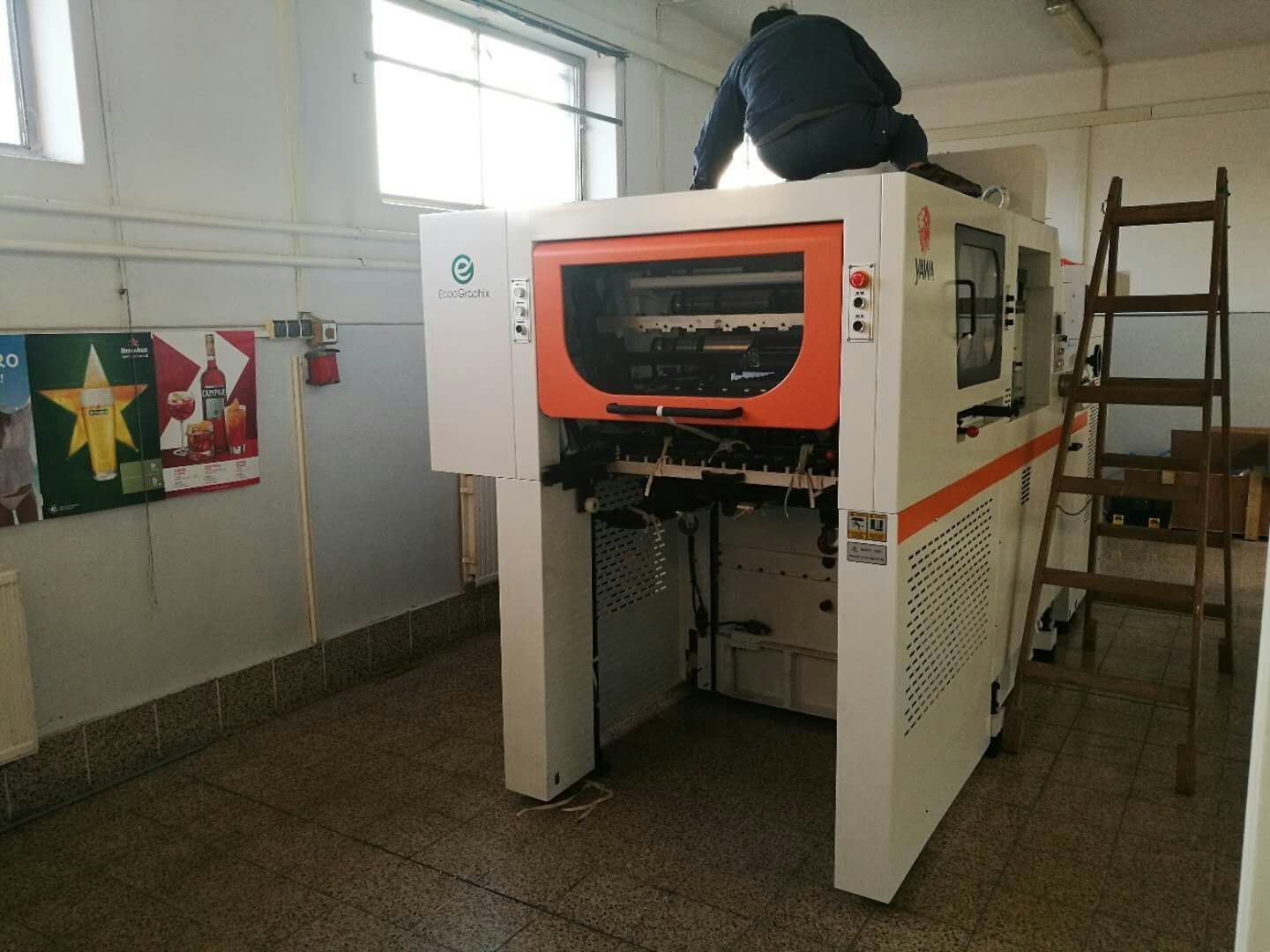

Q: Còn về việc lắp đặt và hỗ trợ kỹ thuật sau bán hàng?
A:Kỹ sư của chúng tôi có thể giúp đỡ với việc lắp đặt và cung cấp các đào tạo cần thiết. Người mua nên chịu vé máy bay vòng và phí dịch vụ và chi phí chỗ ở địa phương.Nếu bạn có bất kỳ vấn đề hoặc câu hỏi, chúng tôi sẽ sẵn sàng phục vụ bạn 7x24 giờ.
