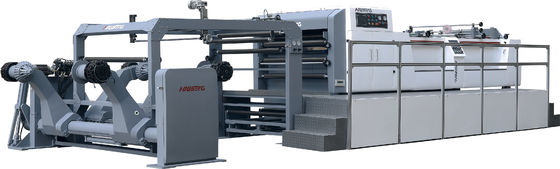

Máy cắt kỹ thuật số tốc độ cao cho cuộn giấy và tấm giấy với cắt và cắt

Máy cắt giấy và máy cắt giấy giấy với cắt và cắt

Đặc điểm

- Sử dụng kỹ thuật tiên tiến từ Anh: Máy cắt web HSC kết hợp công nghệ tiên tiến từ Anh, đảm bảo hiệu suất vượt trội.

- Transmission servo motor: Được trang bị một động cơ servo để truyền hiệu quả và đáng tin cậy.
- Cắt giấy nhanh và ổn định: đạt được các hoạt động cắt giấy nhanh và ổn định.
- Kỹ thuật chính xác: Sử dụng vòng bi chính xác và dao cắt từ Đức để đảm bảo độ chính xác cắt cao.
- Giao diện thân thiện với người dùng: Có giao diện máy tính màn hình cảm ứng để vận hành đơn giản.đảm bảo xử lý giấy trơn tru.
- Tăng hiệu quả và lợi nhuận: Được ưa chuộng rộng rãi trong ngành công nghiệp làm giấy và in ấn, máy này cải thiện đáng kể hiệu quả và mang lại lợi ích đáng kể cho công ty của bạn.

Thông số kỹ thuật

Phụ tùng máy

1. Máy cắt dao đơn chính xác
2Hệ thống điều chỉnh ống kính tự động cho giấy
3. Trung bình cắt và hệ thống thu thập giấy thải
4Thiết bị đếm và gắn nhãn tự động (với đánh dấu đếm)
5Hệ thống vận chuyển giấy
6Hệ thống điều khiển điện
7Động cơ lái.
8Các phụ kiện
9. Cây gầm giấy khí nén hai lớp (2-Roll Stand)
10. Hệ thống chạy bộ tự động với máy điều khiển đứng xếp giấy

Đứng không cuộn

Loại: Cửa sổ đệm lõi giấy hai cánh cho cuộn 3 ", 6" và 12 "
- Có hai cuộn mở với loại lấy ở phía sau của máy, được thiết kế để hỗ trợ cuộn có trọng lượng khoảng 1500kg.
- Các chuyển động lên và xuống bằng thủy lực, được điều khiển trực tiếp từ bảng điều khiển thông qua các bộ chọn điều chỉnh van điện.
- Áp lực thủy lực điều khiển cánh tay giấy đóng, di chuyển, và nâng hành động.
- Di chuyển nâng ổn định và nhanh đảm bảo hoạt động đơn giản và thuận tiện.

Đơn vị cắt

Đơn vị cắt:
- Dao: Sử dụng phương pháp cắt của Anh để giảm thiểu tải và tiếng ồn, kéo dài tuổi thọ của máy cắt.
- Thiết bị lăn dao: Cấu trúc hàn thép được chế biến chính xác và điều chỉnh cân bằng động, giảm hiệu quả rung động và tiếng ồn trong quá trình vận hành tốc độ cao.
- Dưới con dao: Khối dao làm bằng sắt đúc, đúc hoàn chỉnh và gia công chính xác đảm bảo sự ổn định.
- Back Cutter: Được chế tạo từ thép đặc biệt và trải qua quá trình xử lý dao chính xác, dẫn đến một lưỡi dao lâu bền dễ điều chỉnh.

Điều khiển điện tử (Yaskawa servo và Siemens PLC)
TPC7062KS và giao tiếp của bộ xử lý Yaskawa, chủ yếu được sử dụng trong sản xuất các thiết bị đầu vào dữ liệu giám sát tình trạng hoạt động và báo hiệu báo động lỗi hệ thống.Các dòng quay lái Yaskawa công ty Nhật Bản Yaskawa tôi lái xe nhanh, dựa trên việc sản xuất các thông số đầu vào giao diện người máy từ phản hồi bộ mã hóa cuộn kéo tốc độ thực tế và định vị chính xác.

Hệ thống vận chuyển và thu thập giấy bởi người chạy bộ

- Hệ thống vận chuyển đa giai đoạn: có nhiều giai đoạn, chuyển từ tốc độ cao sang tốc độ thấp. ban đầu tách giấy cắt nhanh chóng, sau đó chồng lên giấy,tiếp theo là thu thập và xếp chồng.

- Cơ chế nâng giấy xếp chồng lên nhau: nâng các bộ giấy xếp chồng lên một chiều cao đáng kể, tự động thả chúng xuống khi cần thiết.
- Stacker Table với chức năng kết thúc rung ba mặt: Được trang bị một động cơ để đẩy giấy từ một bên, trong khi các máy chạy bộ chất lượng cao ở cả hai bên tự điều chỉnh chiều rộng của giấy.Điều này cải thiện tính đơn giản và an toàn hoạt động.

Thiết bị Curly

Thiết bị cuộn, được đặt trước thiết bị cắt, loại bỏ cuộn cuộn hoặc gấp, đảm bảo độ căng cuộn giấy ổn định.nó đầu tiên đi qua các thành phần deconvolution nằm ở cạnh cuộn, được dẫn dắt bởi các cuộn.

Thiết bị chống cong mới
Tạo hiệu quả loại bỏ cuộn của cuộn để làm cho giấy phẳng hơn, thuận lợi hơn cho sự ổn định căng của cuộn giấy.

Hệ thống điều chỉnh hình vuông(Hệ thống điều chỉnh tự động prismatic cho giấy):
Điều chỉnh hình vuông của giấy, kỹ sư của chúng tôi sẽ sửa nó một lần, và người vận hành sẽ không cần phải điều chỉnh lại.

Dao cắt
Ba bộ dao cắt được sử dụng để cắt và cắt giữa.

Điều chỉnh góc tự động (hệ thống sắp xếp giấy)
Độ chính xác của động cơ bước được điều khiển bởi chiều dài của các cắt chính xác điều chỉnh vít và độ nghiêng của nhóm dao,để đảm bảo hiệu quả góc thẳng của cạnh của cắt cắt, giảm lãng phí thời gian điều chỉnh theo cách thủ công góc tỷ lệ lỗi và điều chỉnh.

Dừng kẹt giấy tự động:
Có một cảm biến để báo hiệu cho hệ thống nếu bất kỳ giấy kẹt xảy ra tại máy vận chuyển, và máy sẽ dừng ngay lập tức để lưu giấy tờ.

Máy đánh dấu tự động:
Với đếm chính xác sau khi chèn đánh dấu, các nhà khai thác chỉ cần nhập vào giao diện người máy để sau khi số lượng giấy có thể được bằng cách cài đặt để đánh dấu số lượng giấy

Cấu trúc chính của máy (bộ đeo dao và bệ đeo)
Bức tường máy chính thông qua phân tích các yếu tố hữu hạn, phân tích rung động cơ học và tối ưu hóa khung sử dụng sắt đúc nốt chất lượng cao để tích hợp thiết kế,và thông qua gia công chính xác, hoàn thiện hiện tượng cộng hưởng giữa các thành phần truyền tải, làm cho hoạt động ổn định hơn, cải thiện tuổi thọ của các bộ phận mang.

Hệ thống hướng dẫn web
Kiểm soát chất lượng quá trình nghiêm ngặt, hệ thống điều khiển servo bền, không cần bảo trì, chế biến tinh tế, phản ứng động cao, không có bộ đệm, định vị chính xác, giới hạn lái xe có thể điều chỉnh kỹ thuật số.Màn hình có thể được tự động đặt để ngủ cho hoạt động tự độngMàn hình lớn hiển thị trong thời gian thực, và tình trạng chạy hệ thống rõ ràng bên trong.

Động cơ lái xe:
1. AC servo motor & bộ mã hóa cho dao chéo
2. Động cơ AC & biến áp tần số cho máy vận chuyển tốc độ cao và máy vận chuyển tốc độ thấp
3. Động cơ biến đổi tần cho đứng đống giấy lên và xuống
4. Động cơ AC cho người chạy bộ
5. Động cơ biến đổi tần số cho stand thả gió
6. Động cơ AC để thu thập cạnh chất thải

Chi tiết hơn

Câu hỏi thường gặp

1Các sản phẩm chính của anh là gì?
Chúng tôi Ecoographix là một nhà cung cấp chuyên về máy in và vật liệu tiêu thụ.
bao gồm in trước, phòng in và in sau, tập trung vào in bao bì và in sách.
Chúng tôi có hàng trăm người dùng trên toàn thế giới. Chúng tôi mang đến các sản phẩm in ấn Trung Quốc chất lượng hàng đầu để đáp ứng các yêu cầu in ấn đa dạng.

2Nhà máy của anh ở đâu?
Văn phòng bán hàng của chúng tôi nằm ở Hàng Châu, cách Thượng Hải một giờ đi tàu. Các nhà máy của chúng tôi ở Thượng Hải, Wenzhou, Suzhou và Nanyang.

3Bảo hành của anh là bao nhiêu?
Một năm cho máy và đầu in nếu sử dụng mực của chúng tôi một năm cho máy chỉ nếu không sử dụng mực của chúng tôi.

4Thời gian dẫn đầu là bao nhiêu?
Thường là 30 ngày, và chúng tôi sẽ cố gắng hết sức để đáp ứng yêu cầu của bạn.

5Còn về việc lắp đặt và hỗ trợ kỹ thuật sau bán hàng thì sao?
Kỹ sư của chúng tôi có thể giúp đỡ với việc lắp đặt và cung cấp các đào tạo cần thiết.
Bất kỳ vấn đề hoặc câu hỏi nào, chúng tôi sẽ sẵn sàng cho bạn 7x24 giờ.
