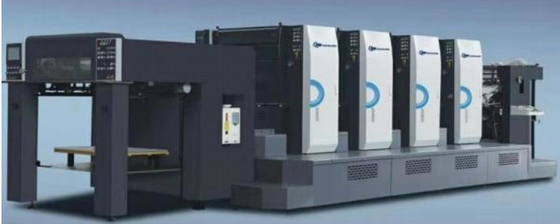

Máy in Offset bốn màu với mô-đun xe buýt công nghệ CC-LINK
Hướng dẫn
Máy in Offset bốn màu được trang bị một mô-đun bus công nghệ CC-LINK từ Mitsubishi.Lôi ấn đường kính hai và trống chuyển giao có thể giảm thời gian lấy trang giấy giữa các đơn vị inCác đĩa xi lanh có thể được điều chỉnh theo hướng tròn, hướng bên và hướng chéo.
Thông số kỹ thuật
Máy in Offset A2
Mô hìnhECOO JY 644; ECOO JY 744
Max. kích thước tấm ((mm)660X480mm; 740X540mm
Kích thước tấm tối thiểu ((mm)273X393mm; 273X393mm
Độ dày giấy0.06-0.6mm; 0.06-0.6mm
Max. Vùng hình ảnh650x468mm; 730x528mm
Kích thước đĩa675x560mm; 755x677mm
Kích thước chăn740x680x1.9mm; 740x760x1.9mm
Tối đa.940mm; 940mm
Tối đa.780mm; 780mm
Sức mạnh động cơ23kw; 23kw
Kích thước máy7380 × 2470 × 1950mm; 7380 × 2550 × 1950mm
Trọng lượng18700kg; 19700kg
| Máy in Offset A2 | ||
| Mô hình | ECOO JY 644 | ECOO JY 744 |
| Max. kích thước tấm ((mm) | 660x480mm | 740x540mm |
| Kích thước tấm tối thiểu ((mm) | 273x393mm | 273x393mm |
| Độ dày giấy | 0.06-0.6mm | 0.06-0.6mm |
| Max. Vùng hình ảnh | 650x468mm | 730x528mm |
| Kích thước đĩa | 675x560mm | 755x677mm |
| Kích thước chăn | 740x680x1.9mm | 740x760x1.9mm |
| Tối đa. | 940mm | 940mm |
| Tối đa. | 780mm | 780mm |
| Sức mạnh động cơ | 23kw | 23kw |
| Kích thước máy | 7380x2470x1950mm | 7380x2550x1950mm |
| Trọng lượng | 18700kg | 19700kg |
Cấu hình
Lôi ấn đường kính kép và xi lanh chuyển giấy
Nạp đĩa bán tự động ((nước và nạp bốn tấm trong 2 phút và 40 giây)
Máy tính tự động điều chỉnh áp suất (bản giấy áp suất đặt trước)
Điều khiển mực máy tính
Giao diện CIP3
Sơ đồ tấm điện nghiêng trục quang
Áp lực ly hợp khí nén song song hai xi lanh
Khám phá siêu âm hai tấm giấy conveyor hút chân không
Động cơ cuộn ống dẫn mực dẫn trực tiếp
Máy phun bột điện tử
Hệ thống điện xe buýt công nghiệp ((CC-Link)
Máy đâm quang điện chính xác cao
Điều trị bơm nhiệt bằng thép không gỉ trên bề mặt của dấu ấn và xi lanh tấm
Phiên bản tiếng Anh của quy trình hoạt động và giao diện
Bao bì xuất khẩu
Chi tiết
|
Bộ cấp:
Cơ chế chuyển tiếp được điều khiển bởi đường ray hướng dẫn tuyến tính làm cho tốc độ máy nhanh hơn và ổn định hơn.
- van quay với bằng sáng chế có thể làm sạch bụi giấy tự động và giảm lỗi.
|
Đơn vị in:
- Cả khung và cơ sở đều được đúc toàn phần.
- Tốc độ cao của bánh răng đảm bảo độ chính xác truyền.
- Chuỗi bánh răng xoắn ốc, hệ số chồng chéo cao và tiếng ồn thấp.
|
|
Các bình:
- Bề mặt trên các xi lanh và xi lanh tấm được phun thép không gỉ để kéo dài tuổi thọ của máy in tốt hơn.
- Thiết kế cân bằng động có thể giảm rung động trong quá trình in.
|
Bộ điều khiển:
- Press bộ nhớ hoặc thẻ bộ nhớ công việc có thể lưu công việc hiện tại. thay đổi và cài đặt thực hiện cho công việc hiện tại được chuyển sang máy in. trong khi ở chế độ in,bạn có thể nhập các giá trị đặt trước cho công việc tiếp theo vào bộ nhớ báo chí hoặc lưu trữ trên đĩa.
- CIP3/CIP4
|
|
Thang kẹp khí nén, tấm thay đổi không có công cụ:
- Năng lực của thanh kẹp được điều khiển bởi ống và lò xo đĩa nhập khẩu, do đó nó linh hoạt hơn để vận hành.
- Các góc của xi lanh được điều khiển bởi bộ mã hóa chính xác cao.Do đó nó có thể đáp ứng các phiên bản dài và phiên bản ngắn của nhu cầu kinh doanh in ấn.
- Cái đuôi của thanh kẹp được tách ra, để nó có thể giúp giấy mịn hơn.
|
Bộ điều khiển lượng mực:
- Mọi chìa khóa mực trong mọi đơn vị đều có thể được đặt bằng máy điều khiển.
- Số lượng mực có thể được hiển thị bằng kỹ thuật số và có thể được lưu.
|
|
Những người nắm chặt chính xác
- Sau khi đệm thép cường độ cao được dập tắt, tuổi thọ của chúng sẽ dài hơn và thay thế sẽ thuận tiện hơn.
- Các miếng đệm mềm chống mòn đảm bảo sự ổn định của việc trao giấy và độ chính xác của việc truyền giấy.
- Các vòng bi cuộn kim chính xác cao và vòng bi mở làm tăng sự ổn định của hệ thống kẹp.
|
Thiết bị tự động để điều chỉnh độ dày giấy:
- Nó được trang bị với bánh răng điều khiển. khoảng cách giữa các xi lanh có thể được đưa ra một số phản hồi để màn hình bởi potentiometer tự động.
- Máy phát điện từ vĩnh viễn có thể đảm bảo sự ổn định của áp suất in, do xoắn lớn và tự khóa mạnh.
- Nó dễ dàng hơn và thuận tiện hơn để nhập độ dày giấy trực tiếp trên màn hình.
|
Bảng cấp nước hút chân không:
- Bơm khí nhập khẩu với khối lượng lớn.
- Nó phù hợp với tất cả các loại giấy và kích thước tự động, để thay đổi định dạng giấy nhanh hơn và dễ dàng hơn.
- Máy dò siêu âm hai tấm có thể bảo vệ xi lanh tốt hơn
|
 |
|
|
|
|
|
