1050 Máy cắt và làm nếp nhăn 7500 tấm mỗi giờ
(Mô hình: Ecoo-1050)
Mô tả sản phẩm
>> Ứng dụng:
Ecoo-1050 Máy cắt chết tự động tấm được sử dụng để cắt chếtCác loại giấy, ván, ván sóng, tấm nhựa ((như PVC, PP),với chức năngcắt chết, nếp nhăn và đúc.Với thiết kế cấu trúc mới nhất, tốc độ cắt cao nhất có thể là 7500 tấm / giờ.
>>Thông số kỹ thuật
| Mô hình máy | Ecoo-1050 Máy cắt chết tự động | |
| Cấu hình máy | Phần cho ăn | √ |
| Phần nén đĩa | √ | |
| Bàn sưởi | Không cần | |
| Phần tháo bỏ | Không cần | |
| Phần giao tờ giấy | √ | |
| Max. Kích thước tấm | 1050×750 mm | |
| Kích thước trang giấy | 400×370 mm | |
| Max. Kích thước cắt đứt | 1040×730 mm | |
| Kích thước theo đuổi bên trong | 1144×760mm | |
| Kích thước tấm cắt bằng die | 1080×738mm | |
| Chiều cao đống thức ăn | 1550mm | |
| Chiều cao đống giao hàng | 1400mm | |
| Giảm chiều cao quy tắc | 23.8mm | |
| Mức độ dày tấm cắt | 7mm(5 + 2 hoặc 4 + 3 là tùy chọn) | |
| Phạm vi cổ phiếu | Bảng giấy:0.1~2 mm | |
| Giấy lợp: < 4 mm | ||
| Bảng nhựa: 0,2 ~ 1 mm(bảng sưởi ấm là tùy chọn) | ||
| Độ chính xác cắt đứt | ≤ ± 0,1 mm | |
| Max. Động lực cắt | 320 T | |
| Tốc độ máy tối đa | 7500 S/H | |
| Tỷ lệ Gripper Min | 7mm | |
| Cung cấp không khí | 0.6-0.7Mpa, 0.36m3/Min | |
| Nhu cầu năng lượng | 3 giai đoạn 380V 50HZ | |
| Sức mạnh động cơ chính | 11 kw | |
| Năng lượng khu vực sưởi ấm (nếu cắt nhựa, tùy chọn) |
24 kW (12 vùng sưởi ấm, mỗi vùng là 2kw) | |
| Tổng công suất ((không có sưởi ấm) | 17.8KW | |
| Tổng trọng lượng máy | Ecoo-1050 | 16 T |
| Ecoo-1050Q | 17 T | |
| Khối lượng tổng thể L (+ tiền đống)×W ((+ nền tảng)×H |
Ecoo-1050 | 4700 ((+1430)×2100 ((+1900)×2400mm |
| Ecoo-1050Q | 5600 ((+1430)×2100 ((+1900)×2400mm | |
>> Chủ yếuĐặc điểm:
An toàn, tiết kiệm năng lượng, hiệu quả
1. Việc chạy của máy hoàn chỉnh được điều khiển bởiHệ thống điều khiển tập trung PLCcó thể tự động kiểm tra tình trạng làm việc và kiểm tra tình trạng bất thường cũng như ghi lại điều kiện làm việc.chúng tôi thiết kế hợp lý để làm cho khả năng vận hành và sự an toàn kết hợp hoàn hảo.
2. Hệ thống báo động tiên tiếntự động phát hiện toàn bộ quá trình, nếu trục trặc, không giấy hoặc giấy bị kẹt,ly hợp khí sẽ tách ra và dừng lại tự động mà làm giảm chất thải giấy, bảo vệ nhân viên và thiết bị.
3.PThiết bị đóng gói lại và các thiết bị không ngừng cho ăn và phân phối giấygiảm thời gian xếp chồng, cải thiện hiệu quả của máy và tăng thu nhập của bạn.
4Các thành phần điện và khí nén được lựa chọn của châu Âu, Nhật Bản, Đài Loan cải thiện sự ổn định của máy và giảm tần suất bất động.
5. máy tính chính và cơ sở áp dụng cao sức mạnh hình cầu graphite sắt QT500-7 được xử lý chính xác bởi trung tâm điều khiển số,đảm bảo máy chạy ổn định trong thời gian dài khi mang áp suất lớn 200TCác lõi của máy nén tấm như trục quay, bánh răng giun vv, tất cả đều là thép hợp kim hạng cao nhập khẩu,được chế biến bằng cách làm nguội và làm nóng nhiệt độ cao với tuổi thọ hoạt động dài.
6Hệ thống bôi trơn cho các bộ phận cốt lõi được trang bị thiết bị hiển thị cho áp suất dầu và thiết bị báo động cho áp suất dầu và không khí không đủ.
7. Cung cấp đào tạo kỹ thuật dài hạn và hoàn chỉnh cũng như bảo trì miễn phí ngay lập tức trong một năm, đảm bảo rằng khách hàng của chúng tôi có thể hoàn toàn làm chủ công nghệ sản xuất của thiết bị của chúng tôi.Máy của chúng tôi có thiết kế hoàn hảo., cài đặt chính xác, ổn định cao, an ninh cao, tiếng ồn thấp.
>> Cấu hình tiêu chuẩn

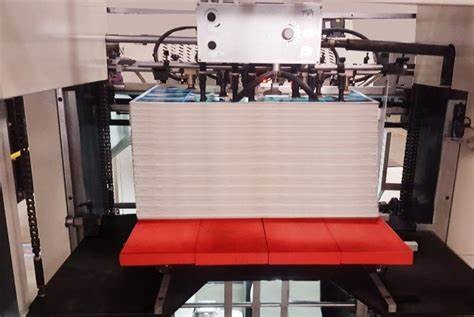

1- Phân khúc cho giấy: bàn cho giấy và bàn vận chuyển
1. Bảng tường của feeder được làm bằng sắt đúc, đó là ổn định hơn trong khi vận hành tốc độ cao.
2.Độ chính xác feeder đầu (((Máy bơm chân không Becker) với máy thổi hai bên: phù hợp cho cả bìa giấy và bìa lợp. Nó có 4 vòi hút 4 vòi phun, và góc và chiều cao của vòi phun có thể được điều chỉnh để phù hợp với các hình dạng khác nhau của giấy.
3. Trụ feeder ((ở phía trước / phía sau) các đường thẳng hàng đống ((trái / phải) có thể được điều chỉnh bởi động cơ, bạn chỉ cần nhấn nút để điều chỉnh.
4. Điện cơ khímáy dò hai tấm,
5.Độ dốcloạimáy vận chuyểnbảngvới các cuộn báo PU chống mòn và bánh bàn chải phù hợp hơn nhiều để cho ăn giấy mỏng trong điều kiện chạy tốc độ cao.
6. Sản phẩm sử dụng hai mặt(khai và đẩy) vàđặt phía trướcđảm bảo độ chính xác của vị trí tấm.
7.SKewchức năng phát hiện giấy và giấy tích lũy và chức năng dừng tự động: khi các cảm biến phát hiện ra giấy bị lệch hoặc tích tụ trước khi được giao cho phần máy in tấm, máy sẽ dừng lại.
8Thiết bị đệm khí nén dây chuyền vận chuyển: khi chạy ở tốc độ cao, nó giúp giấy được phân phối trơn tru bằng dây chuyền cho ăn.
9.Không ngừngChế độ cho ăn giấycấu trúc vàLoại đường ray dẫn đườngđóng gói sẵn palletcải thiện hiệu quả đáng kể.
2. Phòng báo chí Platen
1. Cơ quan chính chấp nhậncao- Sức mạnh.sắt ductile QT500với quy trình đúc đặc biệt.Ni-Cr-MoCrankshaft bằng hợp kimvới xử lý quá trình thủ công đặc biệt và siêu mặc-chống lạikiếngiunvàdụng cụ.
2Áp suất cao.Động cơ dầu tự động với lọc và quạt làm máttái chế dầu để bôi trơn các bộ phận truyền tải chính (crankshaft, giun và bánh răng).bơm dầu ô tôbôi trơn tất cả các bộ phận cần thiết (bộ bánh răng, chuỗi, vv)
3Chuẩn bị một cái bánh máy bay lớn vớily hợp khíđảm bảo độ chính xác cao khi máy chạy với tốc độ cao.
4.Hệ thống điều chỉnh áp suất tự động của máy cắt matrix, người vận hành chỉ cần thiết lập giá trị trên màn hình cảm ứng để điều chỉnh áp suất.
5Thiết kế thân thiện với con người để thay đổi mực và tấm lót (Thép Mangan, HRC50-53).
6. Chọn chính xác cao Bộ chỉ số cam với giới hạn mô-men xoắn và dây đai đồng bộ để điều khiển các thanh kẹp để cung cấp giấy ở vị trí chính xác ổn định khi chạy ở tốc độ cao.
7- Mức độ cao.Máy cầm hợp kim Ti-Alsvàmặc...chống lạiChuỗi cho thanh kẹp.
3. Bảng sưởi cho tấm nhựa (TƯƠNG)
Đối với cắt đứt tấm nhựa, như tấm PVC, PP, PET
1. cài đặt nhiệt độ riêng biệt cho các vùng sưởi ấm độc lập, điều khiển nhiệt điều hòa.
2Bảng sưởi được làm bằng thép đúc RTCr0 chịu nhiệt và cường độ cao.8.
4- Phòng thoát y.Không cần)
1. Stripper bao gồm ba khung (hình trên, giữa và dưới) có thể được kéo ra để lắp đặt chân.
2. Stripper thanh với chân hoặc đàn ông-nữ đĩa để loại bỏ chất thải.
3. khung trên được điều khiển bởi động cơ, bạn có thể nhấn nút để di chuyển nó để kiểm tra vị trí tháo.
5Giấy.Phần giao hàng
1Thiết bị sắp xếp tự động, máy thổi không khí có thể điều chỉnh và bàn chải tóc đảm bảo đống giấy trong tình trạng tốt, bất kể giấy dày hay mỏng.
2Thiết bị ngăn chặn chạy quá: Bảng được di chuyển lên với thanh cầm; cảm biến phát hiện sẽ được khởi động và máy sẽ dừng lại.
3. Thiết bị tự động không ngừng chuyển giấy được điều khiển bởi động cơ; bạn chỉ cần nhấn nút để vận hành nó.
4Thiết bị chèn thẻ (1 bộ) để ghi lại số lượng trang giấy.
5Thiết bị mở kẹp phụ để tháo (không cần thiết)
6. Điệnhộp vàhệ thống điều khiển
1Các điều khiển giao diện được tích hợp và nhiều điều khiển công tắc điện được đặt trong màn hình hoạt động dễ dàng vận hành và dễ hiểu.
2.PLC hệ thống điều khiển tập trung có thể tự động kiểm tra tình trạng làm việc và kiểm tra tình trạng bất thường cũng như ghi lại điều kiện làm việc.
3. Chức năng chẩn đoán vấn đề trên màn hình cảm ứng, nếu bất kỳ vấn đề xảy ra, bạn có thể kiểm tra màn hình cảm ứng để tìm thấy nó.
4. Trung Quốc, tiếng Anh hoặc bất kỳ ngôn ngữ khác (tùy chọn) trên màn hình cảm ứng
5Các thành phần điện và mạch điện phù hợp với tiêu chuẩn an toàn châu Âu Mỹ.
Câu hỏi thường gặp
Q: Còn về việc lắp đặt và hỗ trợ kỹ thuật sau bán hàng?
A:Kỹ sư của chúng tôi có thể đi để giúp lắp đặt và cung cấp các đào tạo cần thiết. Người mua nên mang vé máy bay vòng và phí dịch vụ và chi phí chỗ ở địa phương.Bất kỳ vấn đề hoặc câu hỏi nào, chúng tôi sẽ sẵn sàng phục vụ bạn 7x24 giờ.
Trong số lượng lớn các thiết bị CTP trên toàn thế giới, there are also many end users (printers) who have purchased the CTP products from EcooGraphix China directly and EcooGraphix technical service team support these installations remotely with regular onsite visits.
Các máy in cuối cùng này đều chạy các hệ thống CTP với sự hài lòng hoàn toàn do chất lượng mạnh mẽ, dịch vụ từ xa liền mạch, đào tạo và bảo trì kỹ lưỡng.Nếu bạn là một máy in đang xem xét mua trực tiếp từ EcooGraphix Trung Quốc, không có rắc rối về lắp đặt, đào tạo và dịch vụ sau bán hàng.
