CTP định dạng rộng thu hẹp khoảng cách giữa thiết kế kỹ thuật số và in offset quy mô lớn truyền thống, giúp việc sản xuất vật liệu khổ lớn, chất lượng cao một cách hiệu quả.

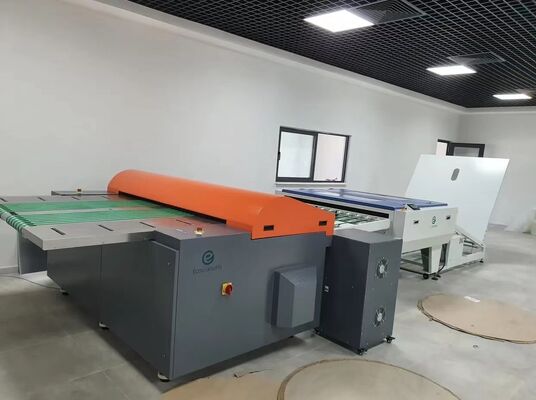

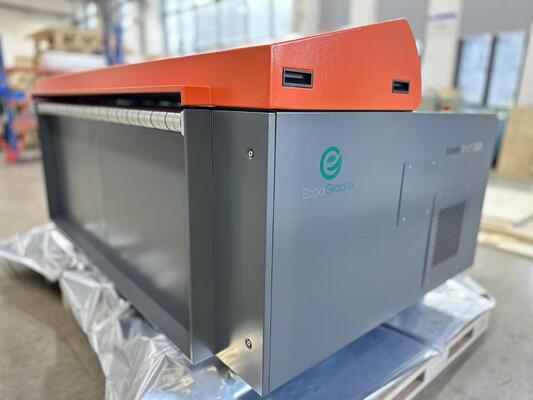

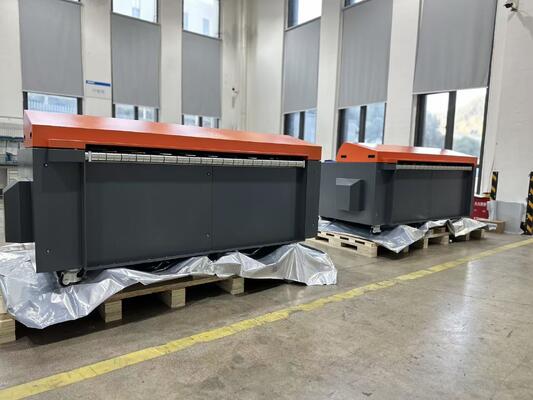

Máy CTP nhiệt EcooGraphix VLF (Định dạng rất lớn) T1600S có thể được sử dụng cho Áp phích hoặc Biểu đồ treo tường khổ giấy A0, B0, Sách lớn, danh mục, trang vàng, trung tâm xử lý đóng gói và tạo bản, v.v., với tốc độ đầu ra 14 -19 bản mỗi giờ.
Đầu tiên, các file thiết kế in ấn được thực hiện trên máy tính bằng phần mềm RIP và Workflow, sau đó các file được gửi đến CTP. Các hình ảnh tập tin được quét bằng tia laser (laser nhiệt 830nm hoặc laser UV 405nm) tới các tấm nhôm CTP. Quá trình quét laser làm cứng lớp phủ cảm quang trên tấm CTP.
Sau đó, tấm CTP đi qua bộ xử lý CTP, hóa chất phát triển nằm bên trong bộ xử lý CTP, để rửa sạch vùng không tạo ảnh của tấm CTP. Tấm CTP sẽ được làm khô nhanh chóng trong bộ xử lý CTP sau khi rửa.
Cuối cùng các tấm CTP được đưa vào máy ép offset để thực hiện công việc in ấn.
| Người mẫu | T-1600QM |
| Phương pháp phơi sáng | Trống ngoài |
| Hệ thống hình ảnh | laze 825nm |
| Tốc độ đầu ra | 22 đĩa/giờ |
| 1630mm x 1325mm / 2400dpi | |
| Kích thước tấm | Tối đa 1680mm x1350mm; Tối thiểu. 650mm x 550mm |
| Kích thước phơi sáng | Tối đa. 1680mm x 1336mm |
| Loại phương tiện | Tấm CTP nhiệt dương/âm hoặc tấm không hóa chất |
| Độ dày tấm | 0,15mm đến 0,30mm hoặc 0 |
| Nghị quyết | Tiêu chuẩn: độ phân giải kép 2400dpi và 1200dpi hoặc tùy chọn 2540dpi và 1270dpi. Tùy chọn độ phân giải cao có thể thay đổi: tối đa lên tới 10800dpi ở hướng quét nhanh. 12800DPI có sẵn theo yêu cầu |
| Độ lặp lại | ± 0,01mm (phơi liên tục từ 4 lần trở lên trên cùng một tấm với nhiệt độ 23oC và độ ẩm 60%) |
| Giao diện | Sợi quang |
| Tải tấm | bán tự động (hệ thống nạp tự động thay thế) |
| Trọng lượng tịnh | 1800kg |
| Kích thước máy (WxLxH)mm | 2400x1430x1110 |
| Nguồn điện | 3 pha 380V, Công suất tiêu thụ (giá trị cực đại): 5,5KW |
| Hoạt động môi trường ăn mặc | nhiệt độ khuyến nghị: 21-25oC; nhiệt độ cho phép: 15-30oC, độ ẩm: <70%RH |
| Người mẫu | T-1600S T1600SX | |
| Phương pháp phơi sáng | Trống ngoài | |
| Hệ thống hình ảnh | 64 kênh | 256 kênh |
| Diode laser 830nm rời rạc | ||
| Tốc độ đầu ra | 16 tấm/giờ | 25 đĩa/giờ |
| 1470mm x 1180mm / 2400dpi | ||
| Kích thước tấm | Tối đa 1470mm x1180mm; Tối thiểu. 400mm x 400mm | |
| Loại phương tiện | Tấm CTP nhiệt | |
| Độ dày tấm | 0,15mm đến 0,30mm hoặc 0,27mm đến 0,40mm (thay thế) | |
| Nghị quyết | 2400dpi, 1200dpi tùy chọn: độ phân giải kép 2.400dpi và 1, | |
| Độ lặp lại | 0,01mm (phơi liên tục từ 4 lần trở lên trên cùng một tấm với nhiệt độ 23oC và độ ẩm 60%) | |
| Giao diện | USB 2.0 hoặc USB3.0 (khuyên dùng USB2.0) | Cáp Quang (Fiber Way) |
| Tải tấm | Thủ công hoặc tự động với trình tải tự động | |
| Trọng lượng tịnh | 1400kg | |
| Kích thước máy | 2.355×1.910×1.217 mm ( D×W×H ) | |
| Nguồn điện | Điện áp 1 pha: 220V, Công suất Max (Giá trị đỉnh): 5.5KW | |
| Môi trường hoạt động | nhiệt độ khuyến nghị: 21-25oC; nhiệt độ cho phép: 15-30oC, độ ẩm: <70%RH | |
