Nhà máy Máy in Offset CTP khổ lớn A0
1. Ứng dụng
CTP khổ lớn thu hẹp khoảng cách giữa thiết kế kỹ thuật số và in offset truyền thống quy mô lớn, giúp sản xuất các tài liệu khổ lớn chất lượng cao một cách hiệu quả và tiết kiệm.

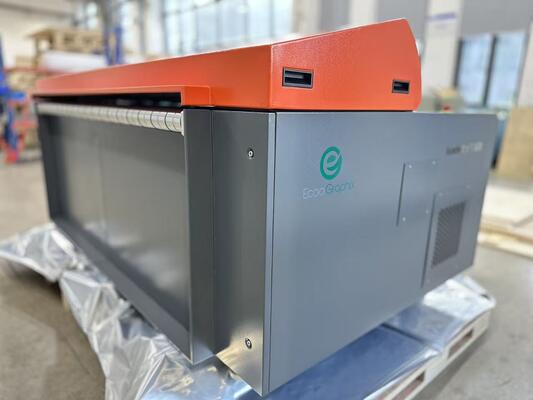

Máy CTP nhiệt VLF (Khổ rất lớn) EcooGraphix T1600S có thể được sử dụng cho áp phích hoặc biểu đồ treo tường khổ A0, B0, sách lớn, danh mục, trang vàng, xử lý bao bì và trung tâm làm bản in, v.v., với tốc độ đầu ra 14 - 19 bản in mỗi giờ.
Đầu tiên, các tệp thiết kế in được tạo trên máy tính bằng phần mềm RIP và Workflow, sau đó các tệp được gửi đến CTP. Hình ảnh tệp được quét bằng laser (laser nhiệt 830nm hoặc laser UV 405nm) lên các bản CTP nhôm. Quét laser làm cứng lớp phủ nhạy sáng trên bản CTP.
Sau đó, bản CTP đi qua bộ xử lý CTP, hóa chất hiện hình nằm bên trong bộ xử lý CTP, để rửa sạch vùng không có hình ảnh của bản CTP. Bản CTP sẽ được sấy khô nhanh chóng trong bộ xử lý CTP sau khi rửa.
Cuối cùng, các bản CTP được đặt trên máy in offset để thực hiện các công việc in ấn.
2. Các tính năng chính:
Kích thước bản in tối đa: 1.680×1350mm
Tính năng: Ít nhân công, độ ổn định cao và chất lượng đầu ra hoàn hảo.
Bản UV và bản nhiệt có sẵn để bạn giảm chi phí sản xuất.
Tải và dỡ bản in tự động có thể cải thiện hiệu quả làm bản in của bạn.

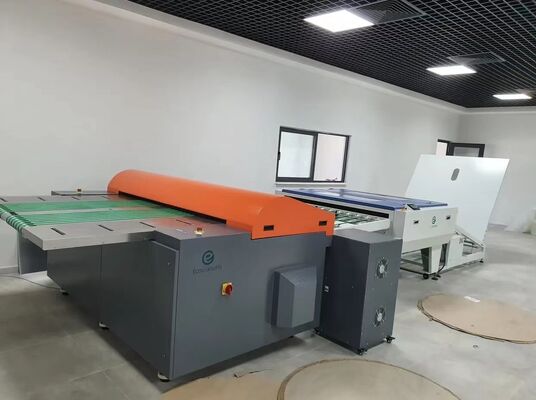

Kết hợp với bộ nạp tự động, bộ xử lý và bộ xếp chồng, dòng CTP VLF EcooGraphix có thể đạt được khả năng in hoàn toàn tự động.
Chỉ cần một người vận hành để hoàn thành toàn bộ quá trình đầu ra.
3. Ứng dụng và Mẫu:
4. Thông số kỹ thuật:
| Model | T-1600QM |
| Trống ngoài | Hệ thống hình ảnh |
| Hệ thống hình ảnh | Laser 825nm |
|
16 bản in/giờ |
22 bản in/giờ |
| 1630mm x 1325mm / 2400dpi | |
| Tối đa 1470mm x 1180mm; Tối thiểu 400mm x 400mm | Tối đa 1680mm x 1350mm; Tối thiểu 650mm x 550mm |
| Kích thước phơi sáng | Tối đa 1680mm x 1336mm |
| Bản CTP nhiệt | Bản CTP nhiệt dương/âm hoặc Bản không hóa chất |
| 0,15mm đến 0,30mm hoặc 0,27mm đến 0,40mm (tùy chọn) |
0,15mm đến 0,30mm hoặc 0 27mm t 0,40mm (tùy chọn) |
| 2400dpi, 1200dpi tùy chọn: độ phân giải kép 2.400dpi và 1, | Tiêu chuẩn: độ phân giải kép 2400dpi và 1200dpi hoặc tùy chọn 2540dpi và 1270dpi. Tùy chọn độ phân giải cao thay đổi: tối đa lên đến 10800dpi theo hướng quét nhanh. 12800DPI có sẵn theo yêu cầu |
| 0,01mm (phơi sáng liên tục trong 4 lần trở lên trên cùng một bản in với nhiệt độ 23℃ và độ ẩm 60%) | ±0,01mm (phơi sáng liên tục trong 4 lần trở lên trên cùng một bản in với nhiệt độ 23℃ và độ ẩm 60%) |
| USB 2.0 hoặc USB3.0 (khuyến nghị USB2.0) | Sợi quang |
| Thủ công hoặc tự động với bộ nạp tự động | bán tự động (hệ thống nạp tự động tùy chọn) |
| 1400kg | 1800kg |
| 2.355×1.910×1.217 mm (D×R×C) (RxDxC)mm |
2400x1430x1110 |
| Một pha: 220V, Công suất tối đa (Giá trị đỉnh): 5.5KW | 3 pha 380V, Tiêu thụ điện (giá trị đỉnh): 5.5KW |
|
Môi trường vận hành nhiệt độ khuyến nghị: 21-25℃; nhiệt độ cho phép: 15-30℃, độ ẩm: |
<70%RH |
| T-1600S T1600SX | Phương pháp phơi sáng | |
| Trống ngoài | Hệ thống hình ảnh | |
| 64 kênh | 256 kênh | Điốt laser 830nm rời rạc |
| Tốc độ đầu ra | ||
| 16 bản in/giờ | 25 bản in/giờ | 1470mm x 1180mm / 2400dpi |
| Kích thước bản in | ||
| Tối đa 1470mm x 1180mm; Tối thiểu 400mm x 400mm | Loại vật liệu | |
| Bản CTP nhiệt | Độ dày bản in | |
| 0,15mm đến 0,30mm hoặc 0,27mm đến 0,40mm (tùy chọn) | Độ phân giải | |
| 2400dpi, 1200dpi tùy chọn: độ phân giải kép 2.400dpi và 1, |
Tiêu chuẩn: độ phân giải kép 2.400dpi và 1.200dpi, hoặc 2.540dpi và 1.270dpi (Tùy chọn) Tùy chọn độ phân giải cao thay đổi: tối đa lên đến 10.000dpi theo hướng quét nhanh Khả năng lặp lại |
|
| 0,01mm (phơi sáng liên tục trong 4 lần trở lên trên cùng một bản in với nhiệt độ 23℃ và độ ẩm 60%) | Giao diện | |
| USB 2.0 hoặc USB3.0 (khuyến nghị USB2.0) | Sợi quang (Đường sợi) | Tải bản in |
| Thủ công hoặc tự động với bộ nạp tự động | Khối lượng tịnh | |
| 1400kg | Kích thước máy | |
| 2.355×1.910×1.217 mm (D×R×C) | Nguồn điện | |
| Một pha: 220V, Công suất tối đa (Giá trị đỉnh): 5.5KW | Môi trường vận hành | |
| nhiệt độ khuyến nghị: 21-25℃; nhiệt độ cho phép: 15-30℃, độ ẩm: | <70%RH |
|
