Máy nâng cửa sổ tự độnglà cho hộp cửa sổ và hộp carton.Đây là loại máy vá cửa sổ có công nghệ tiên tiến nhất với độ chính xác cao, độ ổn định cao và vận hành dễ dàng.Nó có thể xử lý với các tông, giấy bìa carton, chẳng hạn như hộp quà tặng, hộp đồ chơi, hộp áo sơ mi, hộp sữa, v.v., từ bộ nạp liên tục đến cắt chính xác.Máy chính có 5 bộ phận: bộ phận nạp liệu, bộ phận định vị, bộ phận dán, bình độ, giao hàng.
Chúng tôi sử dụng hơn 90% các bộ phận nhập khẩu, như đai nạp Ecer-Power của Mỹ, Xích Nhật Bản, vòng bi và công tắc Photoelcetric, Công tắc tơ Schneider của Đức, creen cảm ứng Đài Loan và PLC.

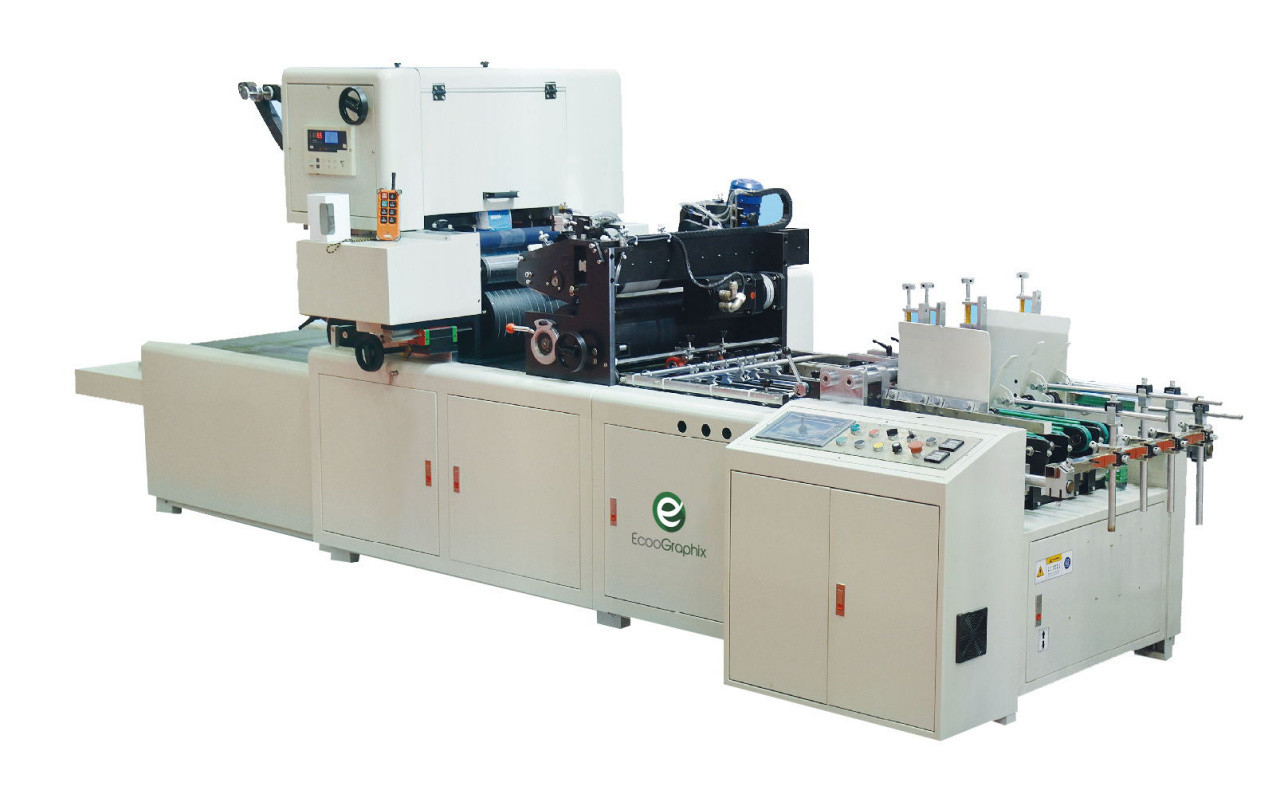

Máy vá cửa sổ RT-600
| Tối đaKích thước trang tính (W * L) | 520mm * 600mm |
| Min.Kích thước trang tính (W * L) | 80mm * 100mm |
| Kích thước cửa sổ tối đa (W * L) | 400mm * 400mm |
| Min.Kích thước cửa sổ (W * L) | 30mm * 45mm |
| Độ dày giấy | Các tông: 200gr / m² ~~ 2000gr / m² tấm sóng: từ micro-sáo dày ~ 6mm |
| Độ dày màng | 0,03-0,2um |
| Chất liệu phim | PET, PVC, PP, OPP, PE hoặc giấy |
| Sự chính xác | (trái / phải) ± 0.5mm (trên / dưới) ± 1mm |
| Kích thước máy | 4500mm * 1500mm * 1700mm |
| Trọng lượng máy | 3300kg |
| Công suất động cơ chính | 3kw |
| Công suất con lăn keo | 0,09kw |
| Công suất động cơ giao hàng | 0,37kw |
2. Chi tiết
a.Phần dán
Phần dán bao gồm trục lăn keo mạ crom, tấm tách keo, thanh dẫn hướng và khuôn dán
Phần dán có thể được kéo ra dễ dàng để cài đặt và làm sạch
Tấm tách keo có thể điều chỉnh để kiểm soát lượng và diện tích keo
Nếu máy dừng, xi lanh sẽ nâng trục lăn keo lên và sau đó được dẫn động bởi một động cơ khác để tránh keo bị rò rỉ
Có sẵn tùy chọn bàn làm sẵn.Người vận hành có thể thiết lập khuôn bên ngoài máy
b.Định vị và sửa chữa
Phần trần xe được trang bị các bánh xe sưởi độc lập để chống nhăn
Có một xi lanh độc lập được làm nóng bằng dầu để làm phẳng màng nhựa cong
Được trang bị hệ thống cắt góc được điều khiển bằng servo để làm cho màng nhựa mịn
Được trang bị hệ thống điều chỉnh vi mô
c.Người cấp liệu
Được trang bị hệ thống cấp đai dưới, máy có hệ thống nâng hạ cọc và hệ thống nâng đai.Đặc điểm của hệ thống nâng hạ bằng dây đai là tốc độ cao do đó tăng công suất.Đặc điểm của hệ thống nâng đóng cọc là băng tải có thể chạy liên tục trong khi các hộp có thể đi qua hệ thống nâng đóng cọc di chuyển lên / xuống.Hệ thống nâng đống này linh hoạt trong khả năng nạp các hộp khác nhau mà không làm xước hộp.Thiết kế hệ thống cho ăn của chúng tôi là một công nghệ tiên tiến.Máy cấp liệu dây đai đồng bộ được trang bị hệ thống hút.Tại phần điều chỉnh dây chuyền có bốn dây chuyền cấp liệu.
Có một cửa nạp liệu ở khay nạp cho phép bạn điều chỉnh đường ray phía trên mà không cần dụng cụ bổ sung.Thanh ray phía trên này được làm bằng thép dẹt và được kết nối với phần giữa của khung.Hệ thống này đáng tin cậy, đảm bảo đăng ký đường ray, bìa cứng và dây chuyền là chính xác.Ngay cả khi bị kẹt nghiêm trọng, vị trí vẫn chính xác và bạn có thể sử dụng điều chỉnh vi mô để điều chỉnh.
d.ném bóng
Hộp được chuyển từ phần dán đến phần vá cửa sổ bằng cách hút.Hút được chạy riêng lẻ và được đăng ký bằng cảm biến.Khi có tờ giấy trắng, bàn hút sẽ đi xuống để tránh bị dính keo vào dây curoa.Người vận hành có thể điều chỉnh lượng khí hút tùy theo kích thước của hộp.Xi lanh hút được làm bằng vật liệu đặc biệt.Nó là mịn để tốc độ cao độ cao và sẽ không có vết xước trên màng nhựa.
Khi trụ dao đang lăn, nó sẽ xen với một thanh dao cố định khác và do đó cắt màng nhựa giống như "kéo".Lưỡi cắt phẳng và mịn.Xi lanh dao có hệ thống thổi hoặc hút có thể điều chỉnh để đảm bảo màng nhựa được vá trên cửa sổ của hộp một cách chính xác.
e.chuyển
Dây đai ở phần giao hàng rộng.Người vận hành có thể điều chỉnh độ cao của dây đai và thành phẩm được căn chỉnh
một đường thẳng
Tốc độ của dây đai tại phần giao hàng có thể được điều chỉnh giống như tốc độ của máy
