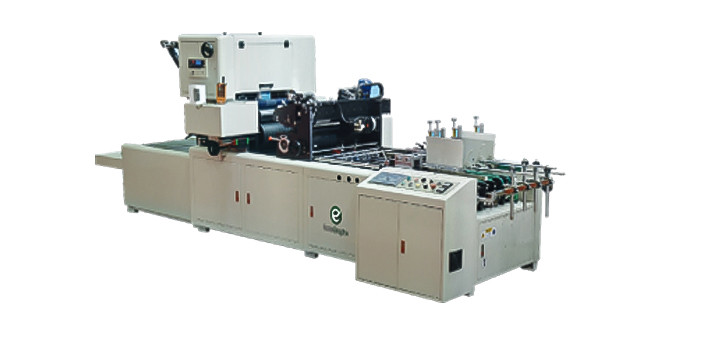

Máy cắt dán cửa sổ máy cắt hộp giấy tự động báo chí
với Folder Gluer
RT600
1. Ứng dụng
Máy vá cửa sổ EcooGraphix RT600 được sử dụng rộng rãi trong việc vá màng để đóng gói có hoặc không có cửa sổ của hộp rượu, hộp quà, hộp giấy ăn, hộp mỹ phẩm, v.v. Nó cũng có thể thực hiện chức năng của dán giấy, vá màng, cắt phim và thu thập giấy trước khi gấp hộp.
2.Những đặc điểm chính:
1) Phần dán bao gồm trục lăn keo mạ crom, tấm tách keo, thanh dẫn hướng và khuôn dán
Phần dán có thể được kéo ra dễ dàng để cài đặt và làm sạch
Tấm tách keo có thể điều chỉnh để kiểm soát lượng và diện tích keo
Nếu máy dừng, xi lanh sẽ nâng trục lăn keo lên và sau đó được dẫn động bởi một động cơ khác để tránh keo bị rò rỉ
Có sẵn tùy chọn bàn làm sẵn.Người vận hành có thể thiết lập khuôn bên ngoài của máy.
2) Phần trần được trang bị bánh xe sưởi độc lập để tạo nếp gấp
Có một xi lanh độc lập được làm nóng bằng dầu để làm phẳng màng nhựa cong
Được trang bị hệ thống cắt góc được điều khiển bằng servo để làm cho màng nhựa mịn
Được trang bị hệ thống điều chỉnh vi mô.
3) Được trang bị hệ thống cấp liệu đai dưới, với sự lựa chọn tùy chọn là hệ thống nâng cọc và hệ thống nâng đai.Các
Đặc điểm của hệ thống nâng đai là tốc độ cao do đó tăng công suất.
là đai tiếp liệu có thể được chạy liên tục trong khi các hộp có thể đi qua việc nâng cọc di chuyển lên / xuống
hệ thống.Hệ thống nâng đống này linh hoạt trong khả năng nạp các hộp khác nhau mà không làm xước hộp.
Thiết kế hệ thống cho ăn của chúng tôi là một công nghệ tiên tiến.Máy cấp liệu dây đai đồng bộ được trang bị hệ thống hút.Tại phần điều chỉnh dây chuyền có bốn dây chuyền cấp liệu.
Có một cửa nạp liệu ở khay nạp cho phép bạn điều chỉnh đường ray phía trên mà không cần dụng cụ bổ sung.Thanh ray phía trên này được làm bằng thép dẹt và được kết nối với phần giữa của khung.Hệ thống này đáng tin cậy, đảm bảo đăng ký đường ray, bìa cứng và dây chuyền là chính xác.Ngay cả khi bị kẹt nghiêm trọng, vị trí vẫn chính xác và bạn có thể sử dụng điều chỉnh vi mô để điều chỉnh.
4) Hộp được chuyển từ phần dán đến phần vá cửa sổ bằng cách hút.
Hút được chạy riêng lẻ và được đăng ký bằng cảm biến.Khi có tờ giấy trắng, bàn hút sẽ đi xuống để tránh bị dính keo vào dây curoa.
Người vận hành có thể điều chỉnh lượng khí hút tùy theo kích thước của hộp.
Xi lanh hút được làm bằng vật liệu đặc biệt.Nó là mịn để tốc độ vá cao và sẽ không có vết xước trên màng nhựa.
Khi trụ dao đang lăn, nó sẽ xen với một thanh dao cố định khác và do đó cắt màng nhựa giống như "kéo".Lưỡi cắt phẳng và mịn.
Xi lanh dao có hệ thống thổi hoặc hút có thể điều chỉnh để đảm bảo màng nhựa được vá trên cửa sổ của hộp một cách chính xác.
5) Vành đai ở phần giao hàng rộng.Người vận hành có thể điều chỉnh độ cao của dây đai và thành phẩm được căn chỉnh
một đường thẳng
Tốc độ của dây đai tại phần giao hàng có thể được điều chỉnh giống như tốc độ của máy
3.Chất liệu phim:
Áp dụng cho PET, PVC, PP, OPP, PE, Asha và thậm chí cả giấy.
Nó cũng có thể được sử dụng cho các loại phim có hiệu ứng đặc biệt như phim ánh sáng, phim câm, phim flash, phim màu, phim in, phim lọc UV và phim huỳnh quang.
4. Thông số kỹ thuật:
| Mô hình / Đặc điểm kỹ thuật | Máy vá cửa sổ tự động RT-600 |
| Kích thước giấy tối đa | (L) 600 × (W) 520 |
| Kích thước giấy tối thiểu | (W) 80 × (L) 100mm |
| Kích thước cửa sổ tối đa | (L) 400 × (W) 400 |
| Kích thước cửa sổ tối thiểu | (W) 30 × (L) 45mm |
| Độ dày giấy | bìa cứng: 200gr / m2 ~ 2.000gr / m2 tấm sóng: từ micro-sáo dày ~ 6mm |
| Độ dày màng | 0,03-0,2µm |
| Độ chính xác dính | (trái / phải) ± 0.5mm; (trên / dưới) ± 1mm |
| Kích thước máy | (L) 4500 × (W) 1500 × (H) 1700 |
| Khối lượng tịnh | 3300kg |
| Nguồn điện chính yêu cầu | 3kw |
| Định cỡ công suất con lăn | 0,09kw |
| Sức mạnh ngăn xếp giao hàng | 0,37kw |
1) Phần định cỡ (dán):
Bộ phận Dán bao gồm con lăn keo mạ crom, tấm tách keo, thanh dẫn bên và con lăn khuôn keo.
Phần Keo có thể dễ dàng kéo ra, dễ dàng lắp đặt và vệ sinh.
Tấm tách keo có thể điều chỉnh để kiểm soát diện tích và lượng keo.
Trong trường hợp máy tắt, xi lanh sẽ nâng trục lăn keo lên và sau đó máy sẽ được dẫn động bằng động cơ riêng biệt khác, để tránh keo bị rò rỉ.
Có sẵn tùy chọn bàn làm sẵn, Người vận hành có thể thiết lập khuôn bên ngoài máy.Thật tiện lợi và tiết kiệm thời gian.
2) Bộ phận thu thập giấy (ngăn xếp giao hàng)
Vành đai tại Khu vực Giao hàng rộng rãi.Người vận hành có thể điều chỉnh độ cao của dây đai và các thành phẩm được xếp thẳng hàng.
Tốc độ dây đai cũng có thể được điều chỉnh để đồng bộ với tốc độ máy.

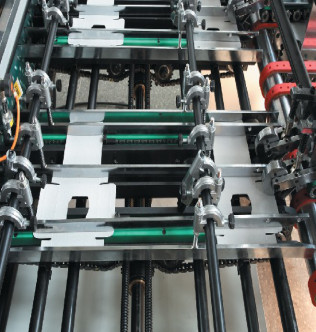

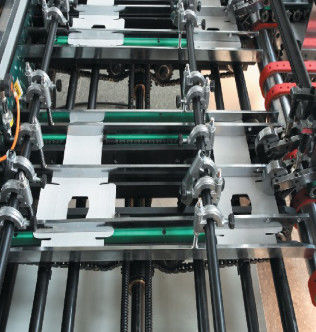

3) Phần khay nạp (nạp giấy)
Máy được trang bị hệ thống cấp liệu dưới đai, với sự lựa chọn tùy chọn là hệ thống nâng đóng cọc và hệ thống nâng đai.
Đặc điểm của hệ thống nâng hạ bằng dây đai là tốc độ cao do đó tăng công suất.
Đặc điểm của hệ thống nâng đóng cọc là băng tải có thể chạy liên tục trong khi các hộp có thể đi qua hệ thống nâng đóng cọc di chuyển lên / xuống.Hệ thống nâng đóng cọc này linh hoạt trong khả năng nạp các hộp khác nhau mà không làm xước hộp.
Thiết kế hệ thống cho ăn là một công nghệ tiên tiến.Máy cấp liệu dây đai đồng bộ được trang bị hệ thống hút.Tại phần điều chỉnh dây chuyền có bốn dây chuyền cấp liệu.
Có một cửa nạp liệu ở khay nạp cho phép bạn điều chỉnh đường ray phía trên mà không cần dụng cụ bổ sung.Thanh ray phía trên này được làm bằng thép dẹt và được kết nối với phần giữa của khung.
Hệ thống này đáng tin cậy, đảm bảo đăng ký tất cả, các tông và chuỗi là chính xác.
Ngay cả khi bị kẹt nghiêm trọng, vị trí vẫn chính xác và bạn có thể sử dụng điều chỉnh vi mô để điều chỉnh.
4) Phần vá cửa sổ
Hộp được chuyển từ phần dán đến phần vá cửa sổ bằng cách hút.
Hút được chạy riêng lẻ và được đăng ký bằng cảm biến.Khi có tờ giấy trắng, bàn hút sẽ đi xuống để tránh bị dính keo vào dây curoa.
Người vận hành có thể điều chỉnh lượng khí hút tùy theo kích thước của hộp.
Xi lanh hút được làm bằng vật liệu đặc biệt.Nó là mịn để tốc độ vá cao và sẽ không có vết xước trên màng nhựa.
Khi trụ dao đang lăn, nó sẽ xen với một thanh dao cố định khác và do đó cắt màng nhựa giống như "kéo".Lưỡi cắt phẳng và mịn.
Xi lanh dao có hệ thống thổi hoặc hút có thể điều chỉnh để đảm bảo màng nhựa được vá trên cửa sổ của hộp một cách chính xác.
