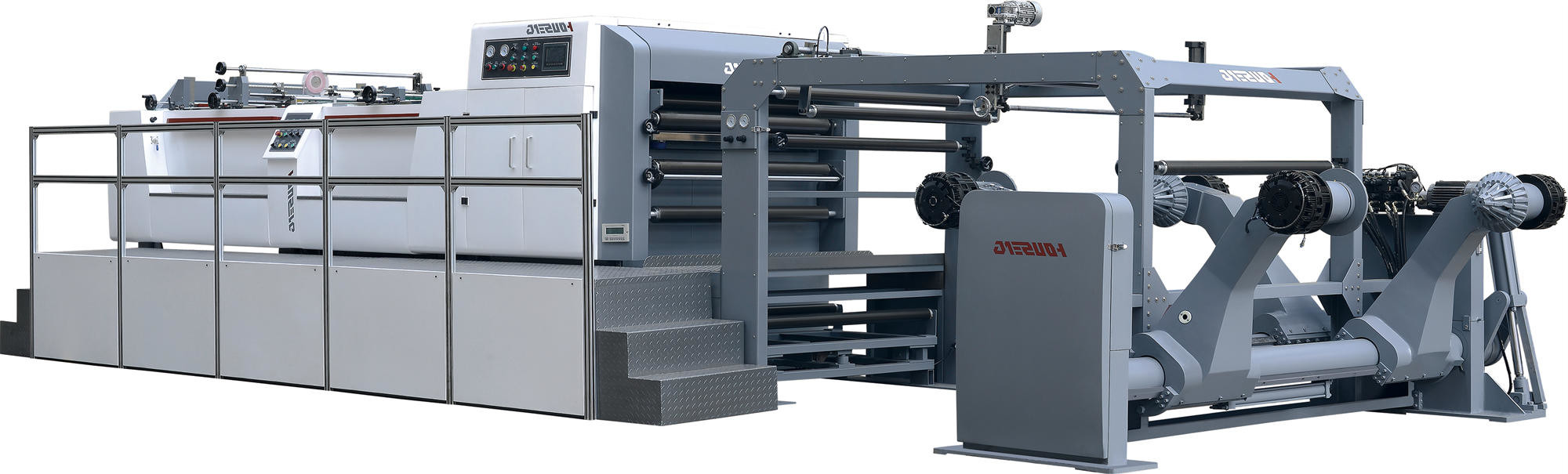

Máy cắt và cuộn giấy tự động với rãnh và cắt
Máy cắt và kéo giấy, Máy xén giấy, Máy cuộn giấy, Máy cắt giấy
Đặc trưng
Máy cắt web HSC áp dụng kỹ thuật tiên tiến của Anh,
Máy được truyền động bằng động cơ servo.
Tốc độ cắt giấy nhanh và ổn định.
Gấu và dao cắt chính xác của Đức đảm bảo độ chính xác cắt cao.
Màn hình cảm ứng điều khiển giao diện máy tính, thao tác đơn giản, kết cấu hợp lý, chân đế chống nhạc, đảm bảo giấy mịn.
Máy này là máy xử lý giấy rất phổ biến trong ngành sản xuất giấy và in ấn và sẽ nâng cao hiệu quả và lợi ích cho công ty của bạn ở mức độ lớn.
Cấu hình tiêu chuẩn
1. Máy cắt dao đơn có độ chính xác cao
2. Hệ thống điều chỉnh lăng kính tự động cho giấy
3. Hệ thống phân loại giấy và thu gom rác thải ở giữa
4. Tự động đếm và thiết bị chèn nhãn (đánh dấu đếm)
5. Thiết bị vận chuyển giấy
6. Hệ thống điều khiển điện
7. Động cơ lái xe
8. Phụ kiện
9. Giá đựng giấy trục khí nén vôi kép (giá đỡ 2 cuộn)
10. Hệ thống máy chạy bộ tự động, giá đóng cọc giấy bằng dây thừng điều khiển bằng động cơ
| Mô hình | Ecoo HSC-1400 |
| Kiểu cắt | Dao lên cắt qua lại và dao xuống được cố định. |
| Phạm vi áp dụng của giấy | 50-550g |
| Tối đađường kính cuộn giấy | 1800mm |
| Tối đachiều rộng cắt giấy | 1400mm |
| Phạm vi chiều dài cắt | 400-1450mm |
| Số tờ cắt | 2 tờ |
| Độ chính xác cắt |
Chiều dài cắt <1000mm: ± 0,3mm ± 0,05% đối với chiều dài giấy cắt> 1000mm |
| Tối đacắt nhanh | 400 lần cắt / phút |
| Tối đatốc độ đồng hồ cắt | 300m / phút |
| Tối đachiều cao xếp giấy | 1500mm |
| Yêu cầu nguồn áp suất không khí | 0,8Mpa |
| Sức mạnh thiết kế | 380V, 28kw, 3Phase, 50Hz |
| Trọng lượng thô | Tham chiếu 13000kg |
| Kích thước máy | 12000 * 4300 * 2400mm |
Danh sách ghi chú: (phụ tùng miễn phí)
| Tên bộ phận | KHÔNG. |
| Dao cắt | 1 bộ |
| Thắt lưng | 15 cái |
| Máy đo áp suất | 1pc |
| Đánh dấu giấy | 40 cuộn |
| Pad phanh | 4 chiếc |
| Lên dao rạch | 3 chiếc |
| Dao rạch xuống | 1 cái |
| Vòng cao su | 16 cái |
| Van điều tiết | 1pc |
| Công tắc giới hạn | 2 cái |
| Xử lý M12 | 1pc |
| Vòng chữ O cho xi lanh | 1pc |
| Đai đồng bộ | 1pc |
| Hộp công cụ | 1 bộ |
| cấu hình | Kiểu | Ghi chú | |
| 1 | Dao cắt giấy | Lưỡi dao bằng thép vonfram | nước Đức |
| 2 | Ổ đỡ trục | FAG / NSK / | Đức / Nhật Bản |
| 3 | Máy rung | K20 | Trung Quốc |
| 4 | PLC | Siemens | nước Đức |
| 5 | Công tắc giới hạn | Schneider | Nước pháp |
| 6 | Bộ điều khiển | Kinco | Trung Quốc |
| 7 | Chuyển tiếp | Schneider / RXM4LB2BD | Nước pháp |
| số 8 | Ổ đĩa servo | Yaskawa | Nhật Bản |
| 9 | Biến tần | Không liên quan | Trung Quốc |
| 10 | Động cơ servo | Yaskawa | Nhật Bản |
| 11 | Mã hoá | NEMICON HES-25-2MD | Nhật Bản |
| 12 | Nút điều khiển | Eaton | Hoa Kỳ |
| 13 | Chuyển đổi nguồn điện | Mingwei NES-50-24 | Đài loan |
| 14 | Hướng dẫn web | Nảy sinh | Đài loan |
| 15 | Màn | Siemens | nước Đức |
| 16 | Công tắc tơ Ac | Eaton | Hoa Kỳ |
| 17 | Băng chuyền | Rapplon | Thụy Điển |
| 18 | Hệ thống căng thẳng tự động | Điều khiển PLC Siemens của Đức, van tỷ lệ COSYS của Đức, điều khiển bộ lọc khí AW20-02BG, phanh DBK250.2 |
