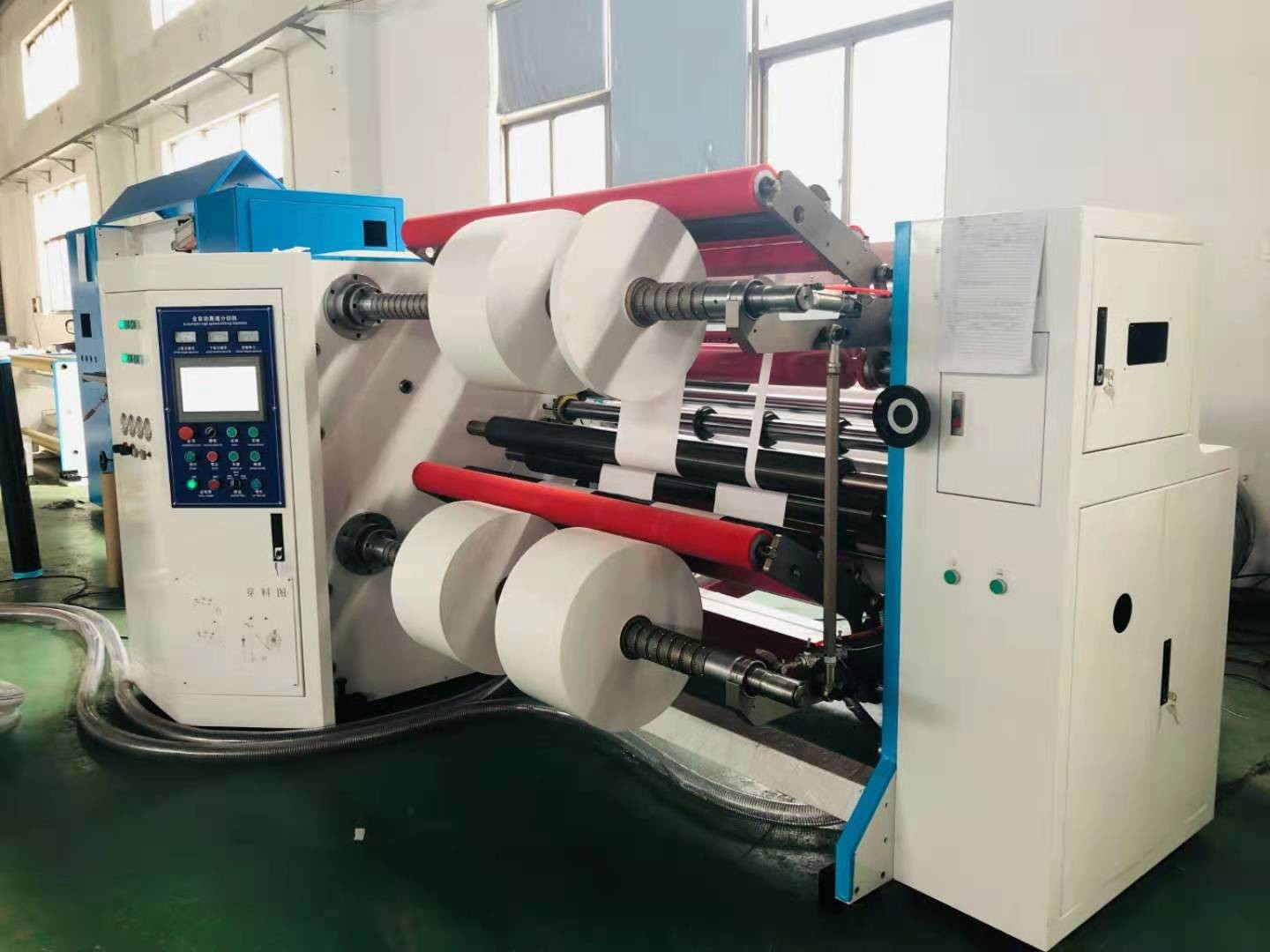

Máy cuộn và cuộn giấy đa chức năng
SLT1300F
EcooGraphix SLT-1300F phù hợp với việc rạch các loại vật liệu cuộn siêu lớn khác nhau, chẳng hạn như màng nhựa (PVC,OPP,PET, CPP), giấy, giấy thủy tinh, giấy nhôm, giấy nhôm, nhãn dính, vải không dệt vải, và các vật liệu cuộn khác rạch và cuộn lại.
1.Đặc trưng
1) Hệ thống điều khiển PLC SIEMENS và màn hình cảm ứng, tất cả các thông số được hiển thị trên màn hình.Chỉ cần cài đặt đường kính cuộn, độ dày vật liệu, lực căng ban đầu, máy sẽ tự động chạy.
2) Hệ thống tải thủy lực không trục, Max.tải trọng là 3 tấn.
3) Phanh điện từ 20Kg/m2 để kiểm soát căng thẳng.
4) Tấm tường chân đế được xử lý và xử lý nhiệt CNC, không bị biến dạng.
5) Phần tháo cuộn trang bị con lăn cân bằng có thể điều chỉnh hướng, đảm bảo con lăn tự giữ liên lạc chặt chẽ với toàn bộ trang web.
6) Con lăn truyền lực cân bằng động/tĩnh.
7) Dao tròn phía trên được cố định bằng vít và dao tròn phía dưới được cố định bằng miếng đệm nhôm, độ chính xác khi cắt có thể được đảm bảo.
8) Bộ gài tự động gài đuôi, thuận tiện cho việc tua lại kích hoạt nhanh chóng.
9) Cảm biến tải trọng & bộ điều khiển lực căng tự động đảm bảo lực căng liên tục.
10) Bộ đếm đồng hồ tự động, khi đạt đến chiều dài đặt trước, máy sẽ tự động dừng.
11) Có thể tránh được vấn đề chồng chéo với con lăn chuối.
12) Được trang bị công tắc khẩn cấp.
13) Cảm biến máy ảnh kỹ thuật số CCD hoặc tế bào quang điện để hướng dẫn web.
2.Các thông số chính:
| Người mẫu | JT-SLT-1300F |
| tối đa.Mở rộng chiều rộng | 1300mm |
| tối đa.đường kính cuộn | 1000mm |
| tối đa.Đường kính tua lại | 800mm |
| Phạm vi độ dày chấp nhận được | 50-800gsm |
| tối đa.Tốc độ máy | 300m/phút |
| Trục cuộn/cuộn lại | Trục mở rộng không khí 3''(76mm) |
| Công suất định mức | 18KW |
| trọng lượng máy | 2500kg |
| Kích thước tổng thể (L * W * H) | 3600mm * 2400mm * 2000mm |
| Tài liệu ứng dụng |
|
Tất cả các loại giấy nhiệt, bao gồm giấy fax, giấy tính tiền, giấy ATM, y tế |
| Phần thư giãn |
|
ØBộ tháo cuộn không trục thủy lực để cố định lõi 3'' 6''tải vật liệu nào dễ dàng hơn Ø Phanh điện từ Đài Loan
|
| Phần rạch |
|
Ø Máy cắt đĩa Ø Máy cắt có đế lưỡi có thể điều chỉnh và di chuyển.
|
| Phần tua lại |
|
Ø 0,5”, 1” hoặc theo yêu cầu của bạn ØCông nghệ cuộn bề mặt, nó sử dụng phương pháp dọc để nhấn cuộn tua lại Ø Ly hợp điện từ Đài Loan
|
| Phần kiểm soát |
|
ØSiemens PLC & HMI từ Đức Ø Tất cả các thông số được hiển thị trên màn hình
|
| Chất thải được cắt tỉa |
|
Ø Nó thông quamáy thổi khíđể thổi bay chất thải, công suất máy thổi khí là 0,75kw.
|
| Không bắt buộc |
|
| phần thư giãn |
-3”(76mm) trục cuộn mở rộng không khí -Hệ thống nâng tải tự động thủy lực -hiệu chỉnh siêu âmđể có được độ chính xác rất cao -Phanh điện từ Đài Loan -Bộ điều khiển căng thẳng hoàn toàn tự động -con lăn cân bằngđược sử dụng để điều chỉnh Độ kín của vật liệu |
| Phần rạch |
-Lựa chọn máy cắt Razor hoặc máy cắt đĩa -Disc Cutter hội thông qua cam tự khóa -Cutter với đế lưỡi có thể điều chỉnh và di chuyển. -Mét truy cập -con lăn NIPbộ điều khiển nào bằng động cơ chính. |
| Phần tua lại |
-3 trục tua máy mở rộng không khí -Công nghệ tua lại trung tâm -cánh tay áp lực -Ly hợp điện từ Đài Loan |
| Phần kiểm soát |
-PLC & HMI cải tiến -Tất cả các thông số được hiển thị trên màn hình -Thiết bị điện hạ thế tất cả từ Schneider |
| Cạnh chất thải được cắt tỉa | -Máy thổi chất thải cạnh với ống trục xuất |
| Không bắt buộc |
-6'' và 12" Trục tháo cuộn -Chân đế Unwinding loại không trục. -Trục vi sai ma sát để tua máy. -Điều khiển vị trí cạnh loại siêu âm (EPC) -Bảo vệ an toàn cho thiết bị rạch. -Công tắc khẩn cấp ở 4 góc máy. |
Máy xén và cuộn đa chức năng hoạt động như thế nào?
1. thư giãn
Giai đoạn tháo cuộn bao gồm một giá đỡ cuộn giấy trên đó cuộn giấy gốc được nạp và cố định.
Giá đỡ giữ cuộn quanh trục trung tâm của nó và cho phép nó xoay.
Máy nạp giấy công suất lớn của chúng tôi có các cơ cấu kẹp để giữ cuộn giấy khổng lồ vào đúng vị trí.
2. rạch
Đầu máy xén được tạo thành từ một loạt máy cắt đĩa tròn quay hoặc dao cạo và nó thực hiện việc cắt web.
Độ rộng khe mong muốn được đặt thủ công hoặc tự động tùy thuộc vào loại máy được sử dụng bằng cách thay đổi vị trí của dao trên đầu máy xén.
Máy cắt đĩa tròn có thể là đĩa quay hoặc tĩnh.
Loại máy cắt khí nén phụ thuộc vào thông số kỹ thuật của bạn.Loạt đĩa tròn cắt mạng giấy thành các kích cỡ mong muốn.
Phương pháp cắt là cắt cắt.Máy cắt đĩa tròn đặt phía dưới hoạt động với máy cắt đĩa tròn phía trên.Chúng hoạt động song song và tạo ra một vết cắt giống như cái kéo.Nó tạo ra những vết cắt rất sạch với chất lượng rất cao.
Điều quan trọng là bạn phải đảm bảo rằng các dao cắt đĩa tròn luôn được đặt và căn chỉnh tốt.Điều này là để tránh có vết cắt không đồng đều.Máy cắt đĩa tròn bị cùn cũng sẽ dẫn đến các cạnh không bằng phẳng.

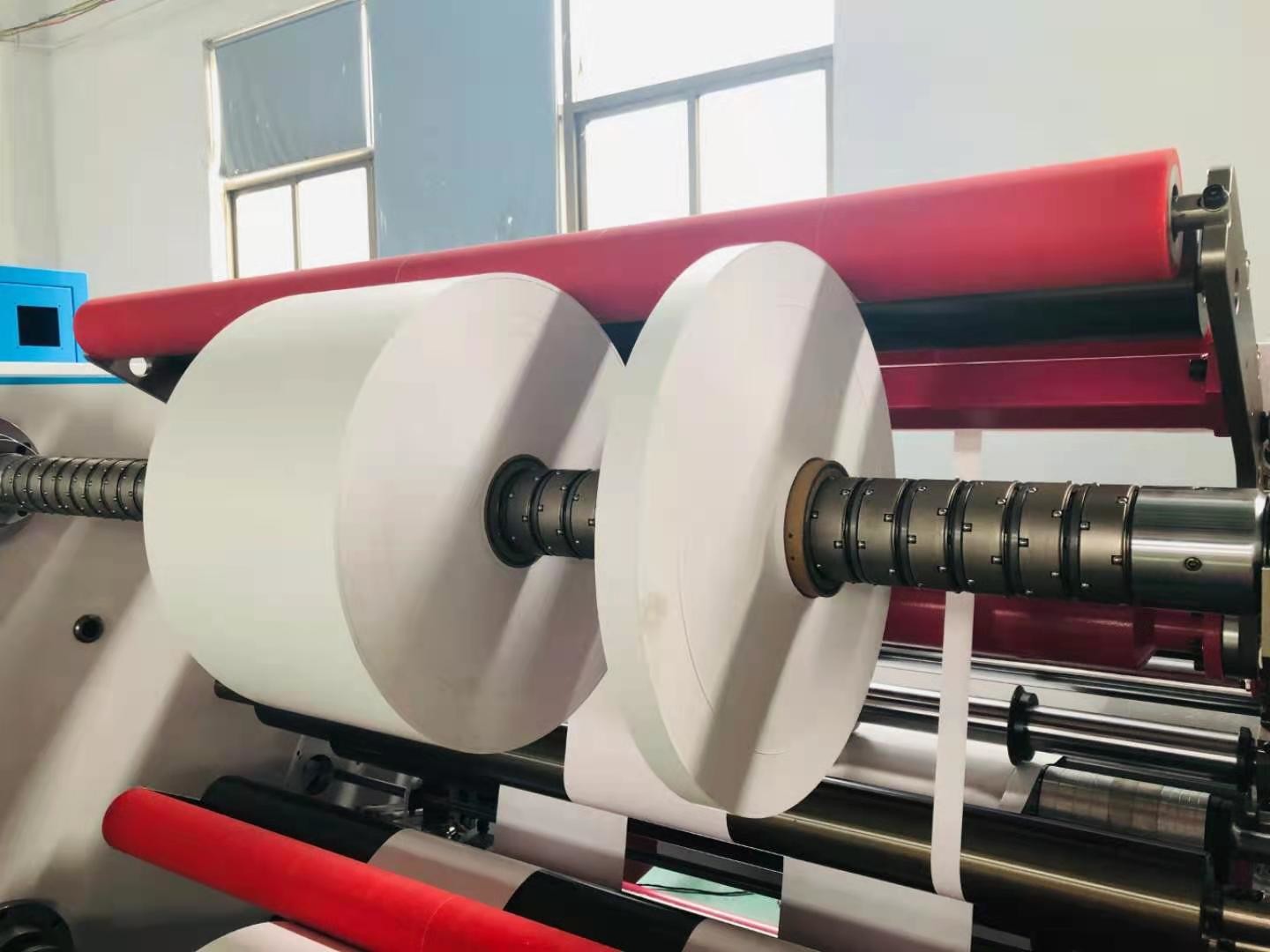

3. tua lại
Các khe được quấn lại vào các lõi nhỏ hơn trên giá đỡ tua lại theo thước phim hoặc đường kính mong muốn.
Điều này xảy ra từ đầu máy xén.Các yếu tố khác nhau xác định loại máy cuộn được sử dụng trong một điều kiện nhất định.
Các con lăn nằm sau đầu xén giữ cho các phần rạch tách biệt.Điều này xảy ra khi chúng đi vào cuộn dây và ngăn không cho tấm dệt qua lại.Điều này xảy ra giữa các cuộn liền kề trong bộ cuộn.
Máy xếp dỡ hạng nặng được trang bị giá tải cuộn jumbo thủy lực tự động.Tải trọng lên đến 3 tấn.
Bộ điều khiển vị trí cạnh được cài đặt trên máy công suất lớn giúp dẫn hướng vật liệu web đến phần rạch một cách gọn gàng.
