12000 C / H 8 trạm Máy đóng sách khâu yên ngựa
Stitchhero SH300Hệ thống khâu yên xe là hệ thống đầu tiên ở Trung Quốc sử dụng điều khiển truyền động không trục, sử dụng trục chính điện tử để thay thế trục truyền động cơ học, có thể đáp ứng nhu cầu ràng buộc cấp thiết nhất của người dùng hiện nay, đồng thời cung cấp tùy chọn sản xuất nhanh chóng và hiệu quả cho trục truyền thống vật chất in.

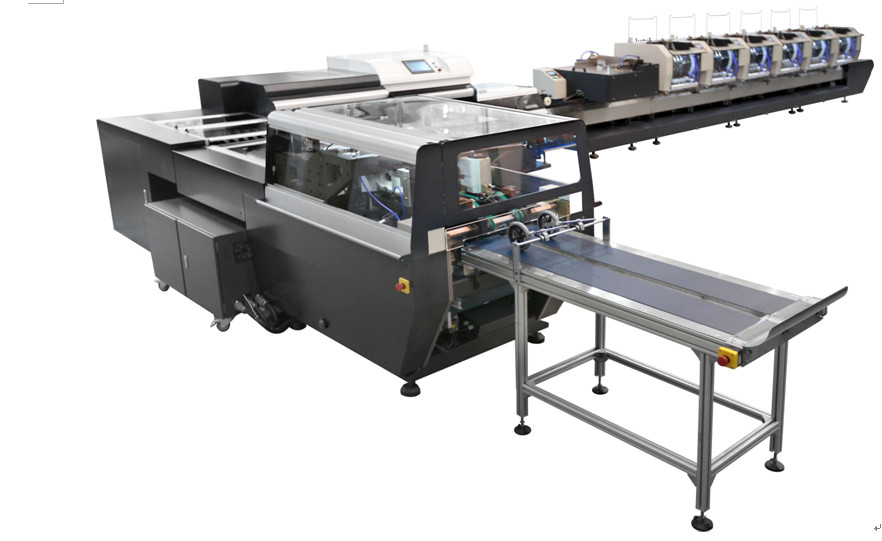

Dây chuyền khâu yên xe Stitchhero SH300 được cấu tạo từ những chiếc máy đơn sau:Đơn vị đường may DY480,Đơn vị khâu gấp ZYDY480,Bộ phận khâu yên DQ12,Bộ cắt sách ba mặt QSD12,Băng tải tuyến tính SZQ480vàHộp điều khiển điện SH300.
Quy trình hoạt động của nó là sáu máy độc lập của máy thu thập (có thể tăng lên mười máy tùy theo nhu cầu của người dùng) tự động khớp các chữ ký vào chuỗi thu sách theo số trang và khớp với bìa bằng máy gấp và xếp trang.
| Thông số kỹ thuật | |||
| Người mẫu | Stitchhero SH300 | ||
| Tối đatờ giấy không có giấykích thước | Trang đơn: 480 x 320 mm; Trang đôi: 480 x 320 mm | ||
| Kích thước liên kết tối thiểu | Một trang: 158 x 110 mm;Trang đôi: 206x110mm | ||
| Tối đakích thước tờ cắt xén | Trang đơn: 475 x 300 mm;Trang đôi: 2x234x300mm | ||
| Tối thiểu.kích thước tờ cắt xén | Trang đơn: 148 x 105 mm;Trang đôi: 2x95x105mm | ||
| Tối đasách dày | 10 mm | ||
| Khoảng cách trung tâm tối thiểu của hai vít | 45mm | ||
| Dây được sử dụng | 25 # | ||
| Tối đatốc độ cơ học | 10000c / h | ||
| Nguồn cấp | Động cơ chính: 15 KW, Bơm chân không 4KWx2;3 pha 380V, 50hz | ||
| Cung cấp không khí | 0,8Mpa, 1,2m³ / phút, 11Kw | ||
| Trọng lượng | 7 tấn | ||
| Kích thước máy | 10160 x 4750 x 1650 mm | ||
Quá trình làm việc như sau:
1. Xếp các chữ ký đã gấp vào vị trí tập hợp.
2. bơm không khí cung cấp không khí.
3. Bộ phận tập hợp chuyển các chữ ký trên dây chuyền chuyển tải sách một cách tự động theo thứ tự trang.
4. Chuỗi truyền tải sách chuyển các chữ ký thành đơn vị khâu.Đồng thời, các chữ ký được kiểm tra từng trang riêng biệt thông qua kiểm tra bằng tế bào ảnh, kiểm tra độ lệch và kiểm tra đo độ dày.
5. Chuyển các cuốn sách chưa được khâu có chữ ký bị rò rỉ hoặc thừa chữ ký vào băng tải phế liệu và các cuốn sách đã khâu vào bộ phận cắt xén.
6. Sách đã khâu được cắt trên ba cạnh trong bộ phận cắt và đăng ký bằng hai bước hướng dẫn.
7. sách tạm thời được giao theo giá trị quy định của số lượng tách sách.
